Автоматический наплавочный комплекс АНК — наплавка отверстий Ø40–600 мм
Автоматическая наплавка отверстий Ø40–600 мм, валов и торцов с вашим полуавтоматом; ход до 400 мм
1 / 5
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Внутренняя наплавка, Ø мм | Наружная наплавка, Ø мм | Торцевая наплавка, Ø мм | Ход автоподачи, мм | Масса, кг | Действие |
|---|---|---|---|---|---|---|
| 40–450 | — | — | 208 | 46 | ||
| 40–600 | 20–750 | 20–600 | 400 | 60 | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает
Разбитое посадочное место на крупном узле не обязательно менять — его можно нарастить наплавкой и расточить в размер, не снимая деталь. Автоматический наплавочный комплекс АНК наплавляет отверстия спиральным валиком с постоянным шагом 3 мм на оборот: сварщик задаёт режим, горелку ведёт автоматика. Комплекс работает с вашим MIG-полуавтоматом и в паре с линейно-расточными станками МРС-Л закрывает полный цикл восстановления.

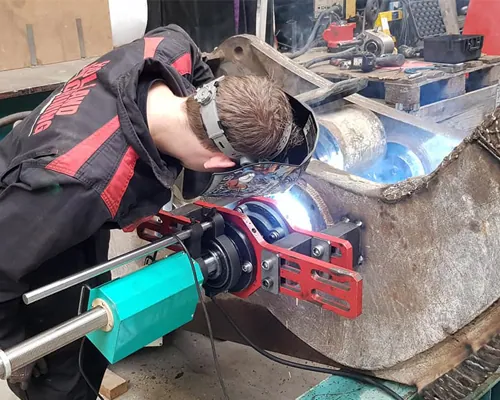

- Наплавка изношенных отверстий под пальцы экскаваторов, погрузчиков и кранов.
- Восстановление внутренних поверхностей труб и посадочных мест под втулки.
- Наплавка отверстий в горизонтальном и вертикальном положении.
- Наружная наплавка валов и осей Ø20–750 мм и торцов Ø20–600 мм — исполнение АНК 360.
- Подготовка отверстия под расточку в номинальный размер на линейно-расточном станке МРС-Л.
Почему выбирают АНК
Постоянный шаг — предсказуемый результат
Подача непрерывная, 3 мм на оборот: слой ложится равномерно, и на чистовую расточку остаётся ровный припуск.
Работает с вашим полуавтоматом
Максимальный ток — 200 А, проволока Ø0,8–1,0 мм, питание комплекса 220 В. При заказе уточним разъём вашего аппарата, чтобы подключить комплекс без переделок.
Длинный ход без перестановки
АНК 350 наплавляет на длину 208 мм за одну установку, АНК 360 — на 400 мм.
Один комплекс — три вида наплавки
АНК 360 кроме отверстий наплавляет валы снаружи и торцы, так что отдельный станок для наружных поверхностей не нужен.
Пара для линейной расточки
АНК сочетается с МРС-Л 50, 50М и 60: наплавку и расточку ведёте одной системой оборудования.
Подбор, обучение, сервис
Подберём исполнение под ваши диаметры, обучим сварщиков и обслуживаем комплекс после поставки.
Кому подойдёт
Ремонтным службам с парком экскаваторов, погрузчиков и кранов, где изношенные пальцевые отверстия — постоянная работа.

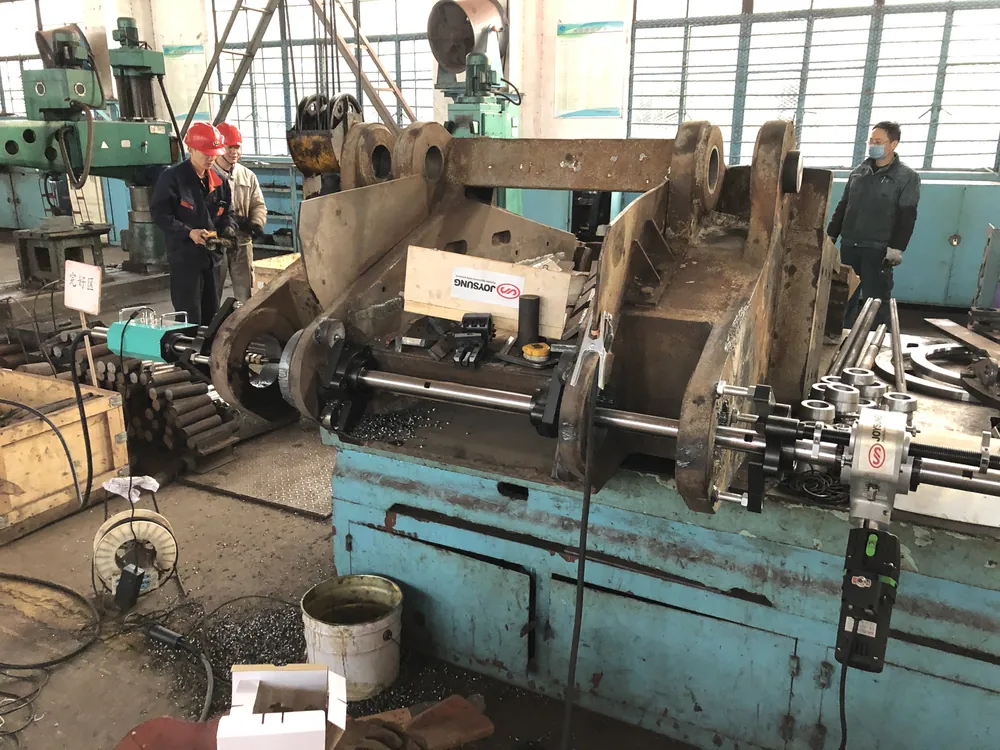

Предприятиям с линейно-расточными станками МРС-Л, которым нужен полный цикл: наплавка и расточка на месте.
Сервисам, которые восстанавливают валы, оси и торцы
исполнение АНК 360.
Кому лучше другая модель
Если у вас станок МРС 200Р, МРС 200А или МРС 400С, удобнее наплавочный МНК 400: 7 кг и установка на опору за 5–7 минут. Для наплавки уплотнительных поверхностей задвижек и клапанов — аппарат круговой сварки АКС 1000.
Как выбрать исполнение
- АНК 350 — только внутренняя наплавка: отверстия Ø40–450 мм, ход 208 мм, масса 46 кг. Для пальцевых отверстий и посадочных мест.
- АНК 360 — внутренняя наплавка Ø40–600 мм, наружная Ø20–750 мм и торцевая Ø20–600 мм, ход 400 мм, масса 60 кг. Для тех, кто восстанавливает не только отверстия, но и валы и торцы.
Как проходит работа
- Устанавливаете комплекс соосно отверстию — так же, как расточной станок перед расточкой.
- Подключаете MIG-полуавтомат и газ, на аппарате задаёте ток и скорость подачи проволоки.
- Комплекс вращает горелку и смещает её на 3 мм за оборот — отверстие наплавляется спиральным валиком по всей длине хода.
- После наплавки растачиваете отверстие в номинальный размер.
Похожие модели
Другие станки раздела «Мобильные наплавочные станки».
МНК 400
Ø30–400 ммНаплавка отверстий Ø30–400 мм: 7 кг, ставится на опору расточного станка за 5–7 минут
МНК 750
Ø750 ммТри вида наплавки в одном станке: отверстия Ø30–400, валы Ø20–750, торцы Ø30–500 мм, 7 кг
АКС 1000
Ø30–1000 ммMIG/MAG-наплавка сёдел, отверстий и конусов арматуры Ø30–1000 мм с автоподачей по двум осям
УКС
Автоматическая сварка и наплавка по окружности: горелка на штанге вращается и подаётся вдоль оси
Статьи по теме
Расточка и наплавка
Наплавка металла: что это, виды и способы — ручная, полуавтоматическая, автоматическаяЧто такое наплавка по ГОСТ, какие бывают виды и способы и чем станок лучше ручной работы на ремонте деталейСтатья · 11 мин чтения
Расточка и наплавка
Как выбрать мобильный расточной станок: 7 параметров и типичные ошибки7 параметров выбора мобильного расточного станка и ошибки, из-за которых станок не тянет ваши отверстияКак выбрать · 10 мин чтения
Расточка и наплавка
Технология восстановления отверстий расточкой и наплавкой: шаг за шагом на местеРасточка — наплавка — расточка в размер: порядок работ, припуски и ошибки при ремонте отверстий на местеСтатья · 9 мин чтения
Вопросы и ответы
Входит ли сварочный полуавтомат в комплект?
Нет, комплекс работает с вашим MIG-полуавтоматом. Если аппарата нет, подберём его вместе с комплексом.
Какую проволоку использовать?
Ø0,8–1,0 мм. Максимальный ток при наплавке — 200 А.
Чем АНК отличается от наплавочного станка МНК 400?
МНК 400 весит 7 кг, ставится на опору расточных станков МРС за 5–7 минут и наплавляет отверстия Ø30–400 мм. АНК тяжелее — 46 или 60 кг, — зато работает в паре с линейно-расточными станками МРС-Л, наплавляет отверстия до Ø600 мм, а в исполнении АНК 360 — ещё валы и торцы.
Можно ли наплавлять вертикальные отверстия?
Да, комплекс наплавляет отверстия и в горизонтальном, и в вертикальном положении.
Сложно ли освоить комплекс и какая гарантия?
Процесс привычный сварщику: MIG-наплавка, ток и подачу проволоки он задаёт на своём аппарате, а вращение и шаг держит автоматика. При поставке обучим персонал, а вопросы по ходу работы решаем в мессенджерах. Условия гарантии — в коммерческом предложении.
Подберём исполнение под ваши отверстия
Напишите диаметры и длину отверстий, что ещё нужно наплавлять — валы или торцы — и какой полуавтомат у вас есть. Можно приложить фото узла — пришлём КП с ценой и сроком поставки.
