Плоскошлифовальный станок с подвижной колонной ПШК: стол до 810×4000 и 610×6000 мм
26 исполнений для крупных деталей: стол до 810×4000 и 610×6000 мм, изделие до 6000 кг
- Стол500–6000 мм
- Круг50–500 мм
- Шпиндель7,5–18,5 кВт
- Масса изделия с плитой700–6000 кг

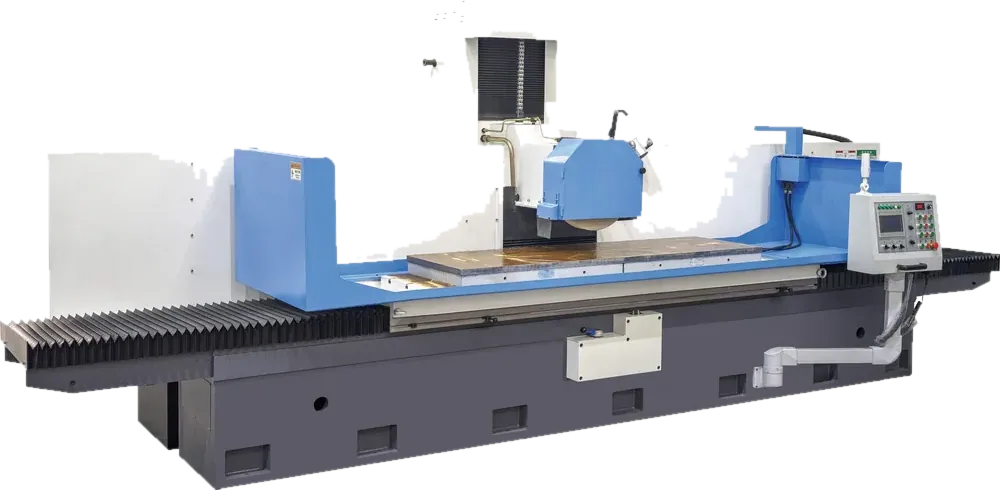

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнения | Стол, мм | От оси шпинделя до стола, мм | Круг, мм | Шпиндель, кВт | Масса изделия с плитой, кг | Чем отличается | Действие |
|---|---|---|---|---|---|---|---|
| 500×1000 | 600 / 900 | 355×50×127 | 7,5 | 700 | самый компактный, станок около 6000 кг | ||
| 500×1200 | 600 / 900 | 355×50×127 | 7,5 | 880 | длиннее стол при ширине 500 мм | ||
| 610×1200 | 600 / 900 | 355×50×127 | 7,5 | 970 | стол шириной 610 мм | ||
| 610×1600 | 600 / 900 | 355×50×127 | 7,5 | 1230 | длина 1600 мм при шпинделе 7,5 кВт | ||
| 610×2200 | 600 / 900 | 355×50×127 | 7,5 | 1690 | наибольший стол линейки «П» | ||
| 610×1600 | 820 / 1050 | 500×75×305 | 18,5 | 1230 | шпиндель 18,5 кВт, выше рабочая зона | ||
| 610×2200 | 820 / 1050 | 500×75×305 | 18,5 | 1690 | плиты 600×1000 мм ×2 | ||
| 810×1600 | 820 / 1050 | 500×75×305 | 18,5 | 1630 | ширина стола 810 мм | ||
| 810×2200 | 820 / 1050 | 500×75×305 | 18,5 | 2240 | широкие плиты средней длины | ||
| 810×3000 | 820 / 1050 | 500×75×305 | 18,5 | 3060 | три магнитные плиты 800×1000 мм | ||
| 810×4000 | 800 / 1050 | 500×100×305 | 18,5 | 6000 | круг высотой 100 мм, деталь до 6 т | ||
| 610×6000 | 800 / 1050 | 500×100×305 | 18,5 | 6000 | самый длинный стол — 6000 мм | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||||||
«П» — программное управление, столы до 610×2200 мм; без индекса — программное управление, направляющие скольжения; «-2» / «-3» — ЧПУ по двум или трём осям.
Какие задачи решает
Плиту пресс-формы весом в тонну или станину длиной четыре метра разумнее не возить поперёк вместе со столом. В большом плоскошлифовальном станке ПШК поперёк движется колонна со шлифовальной бабкой, а стол с деталью ходит только вдоль. Отсюда рабочая зона до 810×4000 и 610×6000 мм и масса детали вместе с магнитной плитой до 6000 кг.
Шлифование крупных плит пресс-форм и штампов, корпусов, рам и станин длиной от 1000 до 6000 мм.
Тяжёлые заготовки — от 700 кг на младших исполнениях до 6000 кг на ПШК 80400 и ПШК 60600.
Плоскости и фасонные поверхности в автоматическом режиме, на исполнениях с ЧПУ — пазы и уступы с неравным шагом, глубиной и шириной.
Детали не только из стали и чугуна, но и из цветных металлов и неметаллических материалов — на исполнениях «П».
Почему выбирают ПШК
Поперёк ходит колонна, а не деталь
Стол несёт только деталь и движется продольно от гидропривода со скоростью 5–25 м/мин, поперечную и вертикальную подачу выполняет колонна со шлифовальной бабкой.
Две линейки — под размер и нагрузку
Исполнения «П» — столы шириной 500 и 610 мм и длиной до 2200 мм, шпиндель 7,5 кВт, круг 355×50×127 мм. Остальные — столы 610 и 810 мм длиной до 6000 мм, шпиндель 18,5 кВт, круг диаметром 500 мм.
Шпиндель и направляющие для тяжёлой работы
В исполнениях без «П» шпиндель гидродинамостатический, в жёсткой гильзе, направляющие облицованы фторопластовой лентой. В исполнениях «П» шпиндель стоит на прецизионных подшипниках качения с герметичной смазкой, направляющие трёх осей имеют полимерное покрытие и автоматическую смазку.
Длинный цикл без перегрева
Стол питается от регулируемого пластинчатого насоса по закрытой схеме, масло почти не греется, а электрошкаф охлаждает теплообменник — управление надёжно работает в многочасовом цикле.
Высокие детали
От оси шпинделя до стола — 600 или 900 мм у исполнений «П», 820 (800) или 1050 мм у остальных.
Кому подойдёт
Инструментальным производствам
крупные плиты пресс-форм и штампов.
Автомобильной промышленности и её поставщикам
плиты и корпуса оснастки.
Станкостроительным, ремонтным заводам и тяжёлому машиностроению
станины, столы, рамы массой в несколько тонн.
Кому лучше другая модель
Небольшие детали — ПШС или ПШС-Ч с крестовым суппортом. Профильные направляющие станин — направляющешлифовальные НШК. Детали шире 810 мм — портальные плоскошлифовальные ППШ.
Как выбрать исполнение
- Стол — по детали. Первые цифры имени — ширина стола (50 — 500 мм, 60 — 610 мм, 80 — 810 мм), последние — длина: ПШК 80300 — стол 810×3000 мм.
- Управление. «П» — программное управление с серводвигателями по осям Y и Z. Без индекса — программное управление на направляющих скольжения. «-2» и «-3» — ЧПУ по двум или трём осям.
- Высота детали — один из двух вариантов расстояния от оси шпинделя до стола; назовите высоту самой высокой детали.
- Площадка в цехе — масса станка от 6000 до 25000 кг, высота — от 2280 до 3000 мм.
Как проходит работа
- Вы присылаете чертежи самых крупных и самых тяжёлых деталей, требования к плоскостности и объём работ.
- Подбираем длину и ширину стола, высоту бабки и тип управления.
- Высылаем КП с ценой, массой и габаритами станка для подготовки фундамента; сроки поставки и условия запуска — в КП.
- Станок поставляется на завод, наш специалист обучает ваших операторов.
Похожие модели
Другие станки раздела «Плоскошлифовальные станки по металлу: ручные и с ЧПУ, стол до 6000 мм».
ПШС-Р
Компактный станок с ручным управлением для мелких плоских деталей: стол до 480×200 мм, шпиндель 1,1 кВт
ПШС
Серия из 18 исполнений: гидропривод стола, автоматическая поперечная подача, изделие до 600 кг
ПШТ
Семь исполнений для станин, плит и направляющих: ширина до 800 мм, ход стола до 3100 мм, деталь до 3000 кг
ПШС-Ч
12 исполнений с ЧПУ по 2 или 3 осям: пазы, уступы, фасонное шлифование, изделие до 600 кг
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Чем подвижная колонна лучше крестового суппорта для крупных деталей?
На крестовом суппорте стол с деталью перемещается и вдоль, и поперёк. У ПШК тяжёлая деталь движется только вдоль, а поперечную подачу выполняет колонна, поэтому стол можно сделать длиной до 6000 мм и нагрузить до 6000 кг.
Какие магнитные плиты ставятся на стол?
На длинные столы ставят несколько плит: например, на ПШК 80400 — четыре плиты 800×1000 мм, на ПШК 60600 — шесть плит 600×1000 мм. Состав поставки уточним в КП.
Какой вес у плоскошлифовального станка ПШК?
От 6000 кг у ПШК 50100П до 24800 кг у ПШК 80400 и 25000 кг у ПШК 60600. Массу и габариты выбранного исполнения укажем в КП — они нужны для расчёта фундамента.
Какую точность обеспечивает ПШК?
Вертикальную подачу электронным маховичком задают с шагом 0,005 мм, а базовые детали из высокопрочного чугуна и ходовой винт высокой точности долго сохраняют точность станка. Нормы параллельности и плоскостности для вашего исполнения укажем в КП.
Какая гарантия?
Условия гарантии — в коммерческом предложении.
Подберём ПШК под ваши крупные детали
Укажите размеры и массу самых крупных деталей, материал и требования к плоскостности. Можно приложить чертёж — подберём стол, высоту бабки и тип управления и пришлём КП с ценой и сроком поставки.
