Плоскошлифовальный станок с крестовым суппортом ПШС: стол от 200×460 до 406×1020 мм
Серия из 18 исполнений: гидропривод стола, автоматическая поперечная подача, изделие до 600 кг
- Магнитная плита200–1000 мм
- Ход стола (продольный × поперечный)238–1130 мм
- Круг20–350 мм
- Шпиндель1,5–5,5 кВт
Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнения | Магнитная плита, мм | Ход стола (продольный × поперечный), мм | Круг, мм | Шпиндель, кВт | Масса изделия с плитой, кг | Чем отличается | Действие |
|---|---|---|---|---|---|---|---|
| 200×460 | 510×238 | 200×20×31,75 | 1,5 | 120 | самый компактный, стол 200×460 мм | ||
| 250×500 | поперечный 275 | 200×20×31,75 | 2,2 | 180 | шире плита при круге 200 мм | ||
| 300×600 | 765×340 | 350×40×127 | 5,5 | 270 | крупный круг, стол 305×635 мм | ||
| 300×1000 | 1130×340 | 350×40×127 | 5,5 | 400 | длинные узкие детали, стол 305×1020 мм | ||
| 400×800 | 910×450 | 350×40×127 | 5,5 | 500 | широкие детали средней длины, стол 406×813 мм | ||
| 400×1000 | 1130×450 | 350×40×127 | 5,5 | 600 | наибольший стол серии, 406×1020 мм | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||||||
Без буквы — ручная вертикальная подача; «У» — ускоренный подъём шлифовальной бабки от двигателя; «А» — серводвигатель и автоматическая вертикальная подача.
Какие задачи решает
Когда плиты, планки и детали пресс-форм идут партиями, шлифовщик не должен весь день крутить маховик продольной подачи. Гидравлический плоскошлифовальный станок по металлу ПШС с крестовым суппортом ведёт стол со скоростью 7–23 м/мин и подаёт круг поперёк автоматически. Шесть типоразмеров — от магнитной плиты 200×460 до 400×1000 мм, масса детали вместе с плитой — до 600 кг.
Шлифование плоскостей плит, планок, корпусных деталей и деталей пресс-форм на магнитной плите.
Обработка двух параллельных сторон детали в размер с дозированием съёма 0,005 мм на деление маховика.
Серийное шлифование однотипных деталей: оператор задаёт режим, стол и поперечная подача работают сами.
Длинные узкие детали — на ПШС 30100 с продольным ходом 1130 мм; тяжёлые — до 600 кг на ПШС 40100.
Почему выбирают ПШС
Шлифовщик следит за размером, а не крутит маховик
Стол ходит от закрытой гидросистемы, поперечную подачу на каждый ход делает двигатель через ходовой винт, а ускоренно поперёк стол переходит со скоростью 990 мм/мин.
Автоматика — по объёму работы
На каждый типоразмер три исполнения. Ручная вертикальная подача — для штучных деталей; ускоренный подъём от двигателя — когда высота деталей часто меняется; серводвигатель с автоматической подачей от 0,005 до 0,05 мм за ход — когда припуск должен сниматься без участия оператора.
Мощность под размер круга
ПШС 2050 и 2550 работают кругом 200×20×31,75 мм и шпинделем 1,5 и 2,2 кВт. У ПШС 3063 и старших — круг 350×40×127 мм и шпиндель 5,5 кВт: шире полоса за проход на крупных деталях.
Ровная поверхность от детали к детали
Шпиндель на прецизионных радиально-упорных подшипниках в жёсткой гильзе вращается плавно, базовые детали — из высокопрочного чугуна, а фторопластовая лента на поперечных направляющих даёт плавную подачу.
Кому подойдёт
Механическим и инструментальным цехам машиностроительных заводов — серийная плоская шлифовка.
Производителям пресс-форм и штампов
плиты, вставки, планки.
Ремонтным производствам
восстановление плоскостей плит, корпусов и направляющих планок.
Кому лучше другая модель
Пазы и профиль по программе — ПШС-Ч с ЧПУ. Детали шире 400 мм или длиннее метра — ПШТ или ПШК с подвижной колонной. Мелкие детали без серии — ручной ПШС-Р.
Как выбрать исполнение
- Типоразмер — по детали. Число в имени указывает стол: ПШС 2050 — магнитная плита 200×460 мм, 2550 — 250×500, 3063 — 300×600, 30100 — 300×1000, 4080 — 400×800, 40100 — 400×1000 мм. Масса детали с плитой — от 120 до 600 кг.
- Буква — привод подъёма бабки. Без буквы — ручная вертикальная подача. «У» — ускоренный подъём от двигателя: быстрее подвод к высоким деталям. «А» — серводвигатель с автоматической вертикальной подачей: станок сам снимает припуск проходами.
- Место в цехе — от 1700×1200 мм у ПШС 2050 до 4400×2400 мм у ПШС 40100, высота станка — 1675 или 1890 мм.
Как проходит работа
- Вы присылаете чертёж детали, материал, требования к плоскостности и примерный объём партий.
- Инженер подбирает типоразмер стола и привод подъёма бабки, при необходимости — круги и магнитную плиту.
- Готовим КП с ценой, занимаемой площадью и высотой станка; срок поставки и порядок ввода в эксплуатацию — там же.
- Станок приходит на завод, операторы проходят обучение.
Похожие модели
Другие станки раздела «Плоскошлифовальные станки по металлу: ручные и с ЧПУ, стол до 6000 мм».
ПШС-Р
Компактный станок с ручным управлением для мелких плоских деталей: стол до 480×200 мм, шпиндель 1,1 кВт
ПШТ
Семь исполнений для станин, плит и направляющих: ширина до 800 мм, ход стола до 3100 мм, деталь до 3000 кг
ПШС-Ч
12 исполнений с ЧПУ по 2 или 3 осям: пазы, уступы, фасонное шлифование, изделие до 600 кг

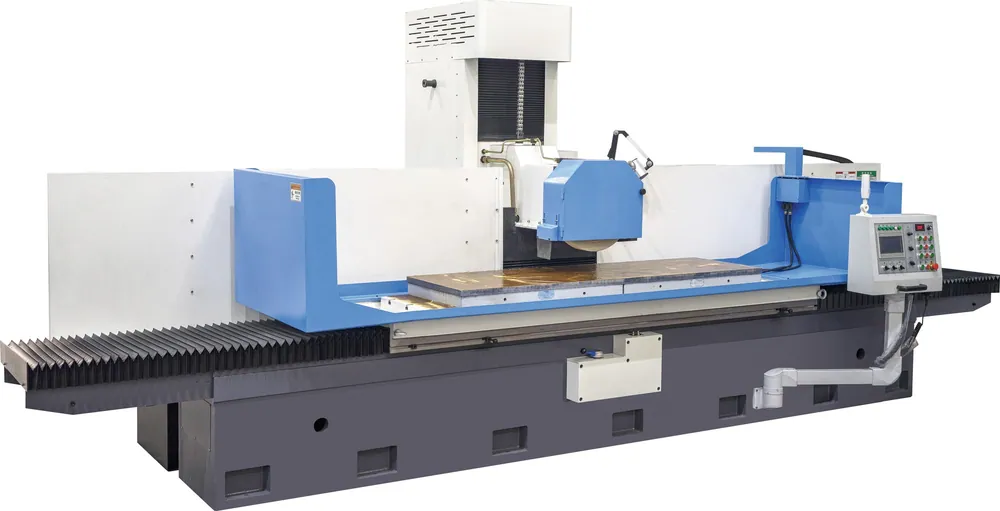

ПШК
26 исполнений для крупных деталей: стол до 810×4000 и 610×6000 мм, изделие до 6000 кг
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Какую точность обработки даёт ПШС?
Цена деления вертикальной подачи — 0,005 мм, поперечной — 0,02 мм. Паспортные нормы точности выбранного типоразмера пришлём вместе с КП, чтобы вы сверили их с допусками чертежа.
Можно ли заменить ПШС советский плоскошлифовальный станок 3Г71 или 3Е711В?
По рабочей зоне — да. У обоих станков стол 200×630 мм, и ПШС 3063 перекрывает его с запасом: стол 305×635 мм, магнитная плита 300×600 мм, деталь с плитой до 270 кг. 3Г71 и 3Е711В — станки высокой точности, поэтому паспортные нормы ПШС сверим с допусками вашего чертежа до КП; если нужна шероховатость Ra 0,16 мкм, как у 3Е711В, смотрите высокоточный ПШС-В.
Какие характеристики у круга и шпинделя плоскошлифовальных станков ПШС?
При 50 Гц круг 200 мм вращается с частотой 2850 об/мин, круг 350 мм — 1450 об/мин. Мощность шпинделя — от 1,5 до 5,5 кВт, суммарная мощность станка — от 3 до 9 кВт.
Входит ли магнитная плита в поставку?
Размер плиты для каждого типоразмера указан в таблице исполнений. Состав поставки — плита, круги, инструмент — пришлём в КП.
Какая гарантия?
Условия гарантии — в коммерческом предложении.
