Плоскошлифовальный станок с круглым столом ПШР: стол Ø300–630 мм
Шесть исполнений с круглым столом Ø300–630 мм и ЧПУ: горизонтальный или вертикальный шпиндель
- Стол300–630 мм
- Частота вращения стола20–160 об/мин
- Масса изделия30–400 кг
- Точность0–0,4

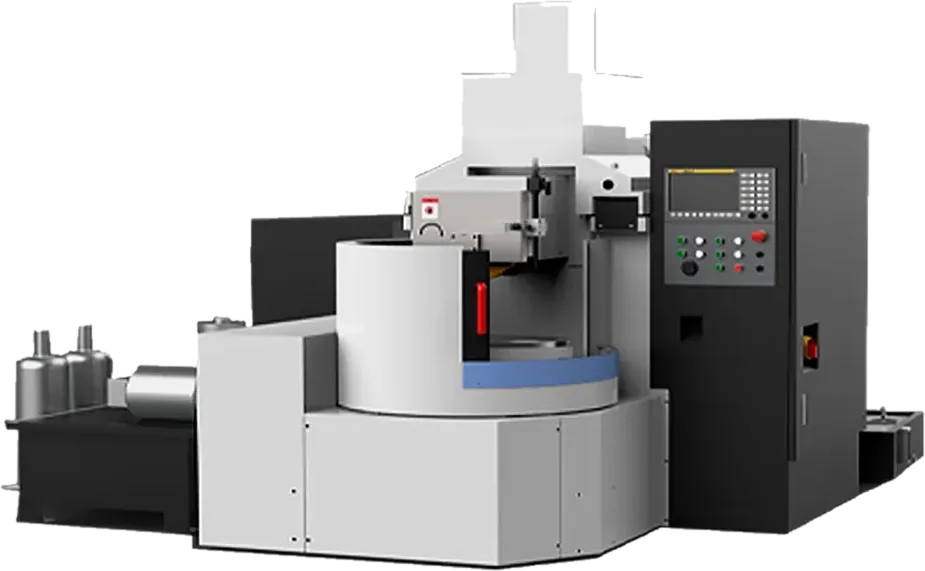

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Стол, мм | Частота вращения стола, об/мин | Масса изделия, кг | Точность | Чем отличается | Действие |
|---|---|---|---|---|---|---|
| Ø300 | 60–160 | 30 | параллельность 0,0015 мм | горизонтальный шпиндель 7,5 кВт, круг 350×40×127 мм | ||
| Ø400 | 40–140 | 50 | параллельность 0,0015 мм | масса станка около 3000 кг | ||
| Ø500 | 20–120 | 80 | параллельность 0,0015 мм | наибольший стол линейки с горизонтальным шпинделем | ||
| магнитная плита Ø630, рабочий Ø600 | 20–150 | 150 | параллельность 0,0015 мм | FANUC TF Plus, наклон стола ±3°, оптическая линейка | ||
| Ø400 | 40–140 | 300 | биение стола и шпинделя ≤ 0,002 мм, Ra 0,4 мкм | вертикальный шпиндель 5,5 кВт, головка поворачивается на ±30° | ||
| Ø500 | 40–140 | 400 | биение стола и шпинделя ≤ 0,002 мм, Ra 0,4 мкм | вертикальный шпиндель, деталь до 400 кг | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает
Торец кольца, диска или шестерни на прямоугольном столе шлифуют по полосам, а на круглом столе деталь вращается под кругом и плоскость выходит ровной по всей окружности. Плоскошлифовальный станок с круглым столом ПШР делает это на гидростатическом поворотном столе с подачами от серводвигателей с ЧПУ. Параллельность обработанных деталей — 0,0015 мм у исполнений с горизонтальным шпинделем, а ПШР-В с вертикальным шпинделем берёт детали до 400 кг.
Торцы колец, дисков и шестерён — в том числе несколько деталей на столе за один цикл.
Серийная обработка деталей подшипников.
Тонкие детали и режущий инструмент без деформации, пластины из карбида кремния, стекла, кварца и кристаллов, ступенчатые и выпукло-вогнутые поверхности — на ПШР 600П.
Кольца и втулки с фланцами, сегментные детали для ветро- и гидроэнергетики — на ПШР-В с вертикальным шпинделем.
Почему выбирают ПШР
Деталь вращается точно, без износа опоры стола
Во всех исполнениях стол гидростатический — вращается на масляном слое с высокой точностью вращения. У ПШР 600П он выдерживает обработку с эксцентриситетом и большими центробежными силами, у ПШР-В радиальное и осевое биение стола — не более 0,002 мм.
Допуск можно сверить до заказа
Параллельность обработанных деталей — 0,0015 мм у ПШР 300, 400, 500 и 600П. У ПШР-В биение вертикального шпинделя — не более 0,002 мм, шероховатость — Ra 0,4 мкм.
Припуск снимается по микронам без ручной подачи
Перемещения вперёд-назад и вверх-вниз выполняют серводвигатели переменного тока с ЧПУ. У ПШР 300–500 и ПШР-В автоматическая вертикальная подача — от 0,001 до 0,05 мм за ход.
ПШР 600П для особо точной работы
Система ЧПУ FANUC TF Plus с графическим интерфейсом, закрытая оптическая линейка на вертикальной оси, наклон стола на ±3° и круг с частотным регулированием 500–1800 об/мин.
ПШР-В настраивается под круг и материал
Вертикальная шлифовальная головка поворачивается на ±30° с ручной фиксацией, а частоту вращения шпинделя задают в диапазоне 100–3600 об/мин.
Кому подойдёт
Подшипниковым заводам и производителям редукторов
кольца и шестерни сериями.
Полупроводниковой отрасли, авиации, медицине и робототехнике
пластины, тонкие детали и ключевые детали роботов на ПШР 600П.
Энергомашиностроению
кольца и втулки с фланцами для ветро- и гидроэнергетики на ПШР-В.
Кому лучше другая модель
Прямоугольные плиты и планки — ПШС или ПШК. Кольца большего диаметра — вертикальные шлифовальные станки ВШС и ВШС-2.
Как выбрать исполнение
- Диаметр детали — диаметр стола: Ø300, 400 или 500 мм у ПШР, рабочий Ø600 мм магнитной плиты у ПШР 600П, Ø400 или 500 мм у ПШР-В.
- Масса детали. 30, 50 и 80 кг — ПШР 300, 400 и 500; 150 кг — ПШР 600П; 300 и 400 кг — ПШР-В 400 и ПШР-В 500.
- Расположение шпинделя. Горизонтальный — точная плоскость на лёгких деталях. Вертикальный у ПШР-В — тяжёлые кольца; от нижнего торца круга до стола — до 400 мм.
Как проходит работа
- Присылаете чертёж детали — диаметр, высоту, массу, материал, требования к плоскостности — и годовой объём выпуска.
- Подбираем исполнение, круг и способ установки деталей на столе.
- Направляем КП с ценой и составом поставки; сроки и порядок пуска станка в работу — в КП.
- После поставки обучаем операторов программе обработки и правке круга.
Похожие модели
Другие станки раздела «Плоскошлифовальные станки по металлу: ручные и с ЧПУ, стол до 6000 мм».

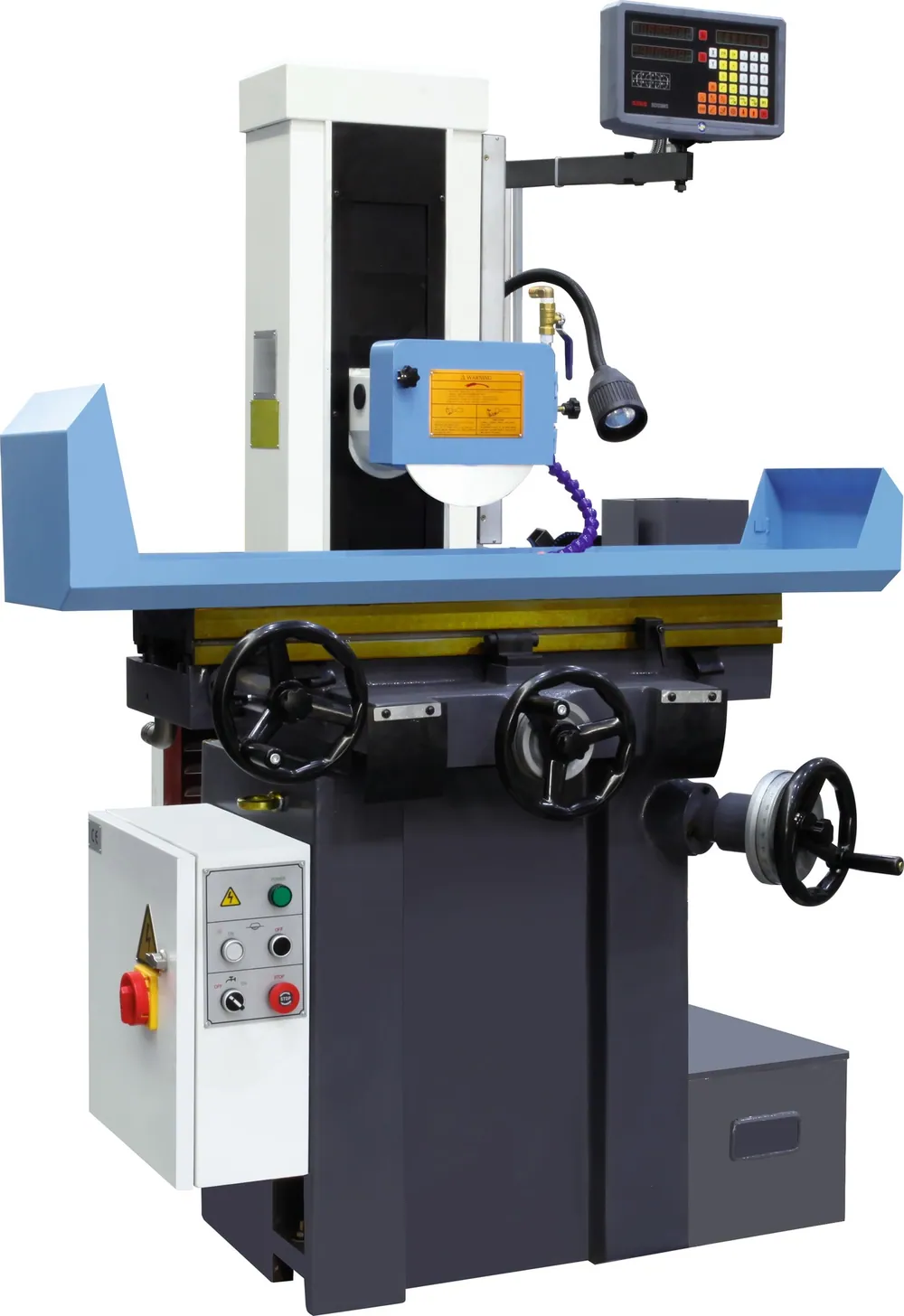

ПШС-Р
Компактный станок с ручным управлением для мелких плоских деталей: стол до 480×200 мм, шпиндель 1,1 кВт

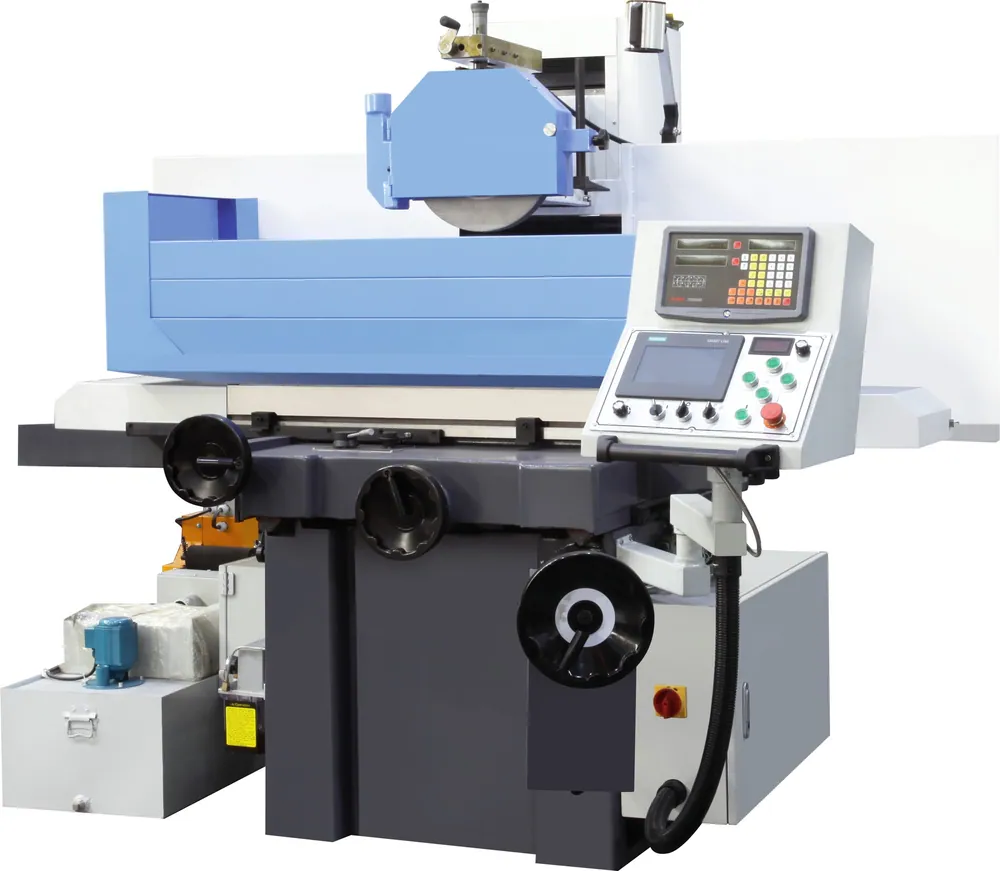

ПШС
Серия из 18 исполнений: гидропривод стола, автоматическая поперечная подача, изделие до 600 кг

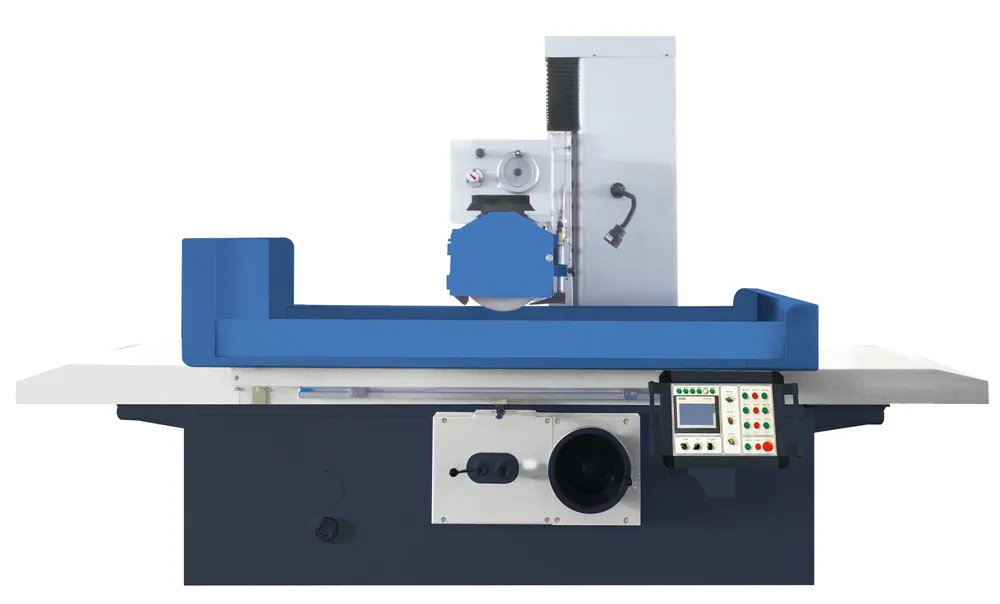

ПШТ
