Направляющешлифовальный станок с подвижной колонной НШК — стол 610–810 × 1600–3000 мм
5 исполнений: стол от 610 × 1600 до 810 × 3000 мм, высота шлифования 600 мм, поворотная вертикальная головка
- Стол (Ш × Д)610–3000 мм
- Масса изделия с плитой до1230–3060 кг
- Площадь (Д × Ш)3000–8200 мм
- Масса станка8500–14 000 кг
Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Стол (Ш × Д), мм | Масса изделия с плитой до, кг | Площадь (Д × Ш), мм | Масса станка, кг | Чем отличается | Действие |
|---|---|---|---|---|---|---|
| 610 × 1600 | 1230 | 4700 × 3000 | 8500 | самый компактный | ||
| 610 × 2200 | 1690 | 6000 × 3000 | 9500 | узкий длинный стол | ||
| 810 × 1600 | 1630 | 4700 × 3500 | 10 000 | широкий короткий стол | ||
| 810 × 2200 | 2240 | 6000 × 3500 | 11 500 | широкий стол средней длины | ||
| 810 × 3000 | 3060 | 8200 × 3600 | 14 000 | самый крупный; суммарная мощность 19 кВт | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Во всех исполнениях: высота шлифования 600 мм, стол 5–25 м/мин, шпиндель 5,5 кВт и 1450 об/мин, поворот вертикальной головки ±30° и ±5°.
Какие задачи решает
Направляющие салазок, суппортов и столов редко бывают просто плоскими: у них боковые грани, наклонные поверхности, «ласточкин хвост». Если плоскость шлифуют на одном станке, а грани — на другом, деталь каждый раз заново выверяют, и ошибка базы уходит в зазор узла. НШК — станок для шлифования направляющих двумя головками: горизонтальная шлифует верхние плоскости, вертикальная с поворотом ±30° и ±5° — грани под углом. Стол — от 610 × 1600 до 810 × 3000 мм, высота шлифования — до 600 мм.
Шлифование направляющих станков средних размеров: салазок, суппортов, кареток, столов.
Направляющие типа «ласточкин хвост» и наклонные грани — поворотной вертикальной головкой.
Верхние и боковые плоскости деталей длиной до 3000 мм.
Восстановление направляющих узлов при капитальном ремонте станков.
Почему выбирают НШК
Две головки вместо двух станков
Горизонтальная шлифует плоскости, вертикальная поворачивается и берёт боковые и наклонные грани — сложный профиль не нужно переносить на другой станок.
Тяжёлая деталь ходит только вдоль
Стол с деталью массой до 3060 кг движется продольно со скоростью 5–25 м/мин, а поперёк перемещается колонна со шлифовальными головками — деталь не нужно возить на салазках в двух направлениях.
Точная ручная подача
Вертикальная подача электронным маховичком — 0,005 мм на деление, ускоренное вертикальное перемещение бабки — до 2 м/мин. Управление — программное, на ПЛК.
Базовая оснастка в комплекте
Электромагнитная плита, фланец шлифовального круга и балансировочная подставка входят в стандартную комплектацию; сепараторы СОЖ, цифровая индикация и синусные тиски — по заказу.
Умеренное энергопотребление
Двигатель шпинделя — 5,5 кВт, 1450 об/мин; суммарная мощность станка — 17 кВт, у НШК 80300 — 19 кВт.
Кому подойдёт
Станкостроительным и станкоремонтным производствам
направляющие салазок, суппортов и столов при выпуске и ремонте станков.
Инструментальным цехам
«ласточкин хвост», призматические и наклонные поверхности оснастки.
Ремонтным службам заводов
восстанавливать направляющие узлов у себя, без очереди к подрядчику.
Кому лучше другая модель
Станина длиннее трёх метров — портальный направляющешлифовальный НШП. Нужны только плоскости — плоскошлифовальный станок с подвижной колонной ПШК.
Как выбрать исполнение
- Ширина детали — первое число в имени: 60 — стол шириной 610 мм, 80 — 810 мм.
- Длина детали — следующие цифры: 160 — стол длиной 1600 мм, 220 — 2200 мм, 300 — 3000 мм (только при ширине 810 мм).
- Масса детали вместе с плитой — от 1230 кг у НШК 60160 до 3060 кг у НШК 80300.
- Место в цехе — площадь и масса станка — в таблице, высота станка у всех исполнений — 2720 мм.
Как проходит работа
- Присылаете чертёж детали с профилем направляющих, углами граней и допусками.
- Проверяем, укладывается ли угол наклонных граней в поворот головки, и подбираем исполнение по размеру и массе.
- Отправляем КП с ценой, комплектацией, опциями и сроком поставки.
- Станок поставляем; условия и сроки ввода в эксплуатацию оговорим в КП.
- Обучаем операторов наладке обеих головок, правке и балансировке круга.
Похожие модели
Другие станки раздела «Продольно-шлифовальные и портальные шлифовальные станки».

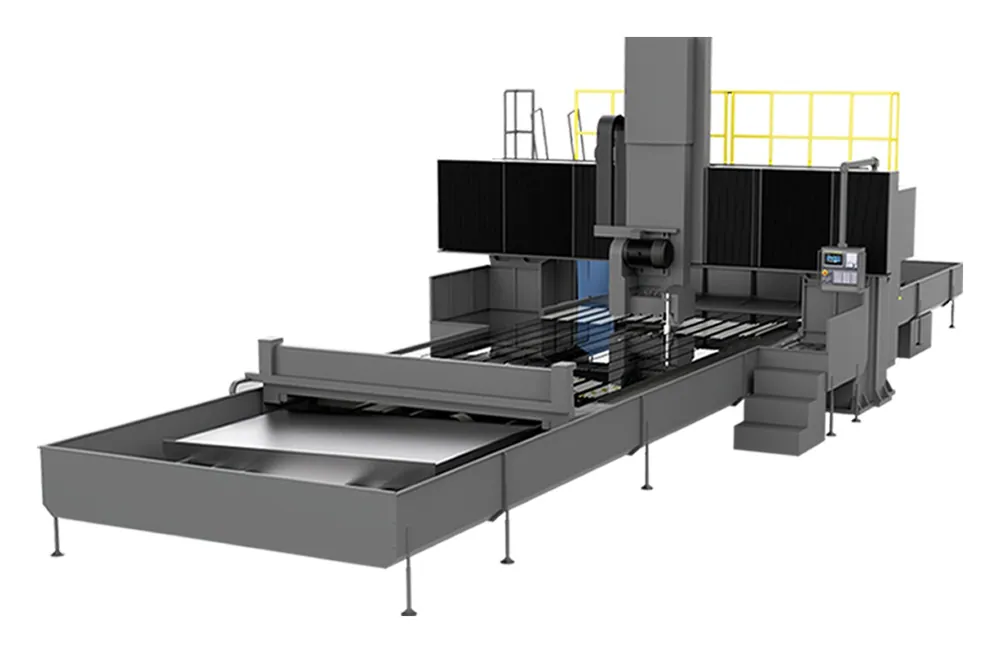

ППШ
12 исполнений: стол от 1000 × 2000 до 3000 × 8000 мм, деталь до 22 т, параллельность 0,002 мм на 1 м
ППШ-П 2000
до 2000 ммПрецизионное шлифование деталей до 2000 мм: прямолинейность 0,0015 мм, Ra до 0,2, линейные двигатели по X и Y
НШП
до 16 000 мм9 исполнений: стол шириной 1100–3000 мм и длиной до 16 м, детали высотой до 3000 мм, две шлифовальные головки
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Шлифует ли НШК «ласточкин хвост»?
Да, для этого у станка поворотная вертикальная головка: ±30° и ±5°. Пришлите профиль с углами граней — проверим, что он укладывается в поворот головки, и предложим схему обработки.
Какую точность даёт НШК?
Точность обработки для вашей детали укажем в КП вместе с характеристиками выбранного исполнения.
Какой нужен шлифовальный круг?
Размер круга подбирают под технологию обработки и профиль направляющих: пришлите чертёж — предложим круги и поставим их вместе со станком.
Что входит в комплект?
Электромагнитная плита, фланец шлифовального круга и балансировочная подставка. Сепараторы СОЖ, пылеудаление, цифровую индикацию, синусные тиски и алмазный карандаш добавим по заказу.
Есть ли гарантия и обучение?
Условия гарантии — в коммерческом предложении. Операторов обучим работе на станке.
