Портальный плоскошлифовальный станок ППШ — длина шлифования 2000–8000 мм
12 исполнений: стол от 1000 × 2000 до 3000 × 8000 мм, деталь до 22 т, параллельность 0,002 мм на 1 м
- Длина шлифования2000–8000 мм
- Стол (Ш × Д)1000–8000 мм
- Между стойками1200–3500 мм
- Масса детали до4000–22 000 кг

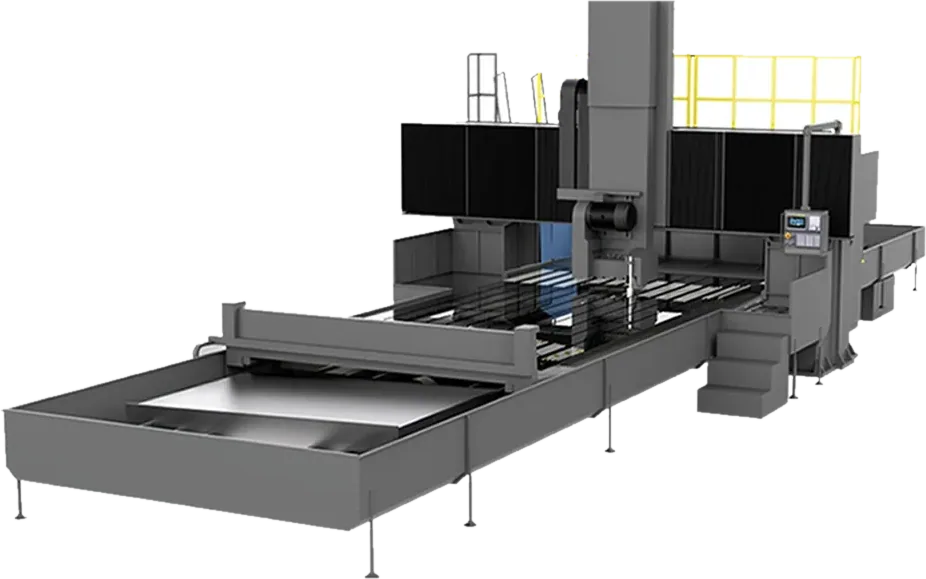

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Длина шлифования, мм | Стол (Ш × Д), мм | Между стойками, мм | Масса детали до, кг | Чем отличается | Действие |
|---|---|---|---|---|---|---|
| 2000 | 1000 × 2000 | 1200 | 4000 | самый компактный: станок 15 500 кг, 50 кВА | ||
| 2500 | 1250 × 2500 | 1600 | 5000 | станок 16 500 кг, 50 кВА | ||
| 3000 | 1250 × 3000 | 1600 | 5500 | тот же портал, стол длиннее; 17 500 кг | ||
| 2500 | 1600 × 2500 | 2000 | 6000 | станок 27 000 кг, 50 кВА | ||
| 3500 | 1600 × 3500 | 2000 | 8000 | самый длинный стол с ходом Z 500 мм | ||
| 2500 | 2000 × 2500 | 2500 | 8000 | ход Z 600 мм; для широких коротких деталей | ||
| 4000 | 2000 × 4000 | 2500 | 10 000 | станок 35 000 кг, 55 кВА | ||
| 5000 | 2000 × 5000 | 2500 | 12 000 | станок 40 000 кг, 60 кВА | ||
| 5000 | 2500 × 5000 | 3000 | 13 000 | станок 56 000 кг, 65 кВА | ||
| 6000 | 2500 × 6000 | 3000 | 13 000 | станок 72 000 кг, 65 кВА | ||
| 6000 | 3000 × 6000 | 3500 | 15 000 | станок 76 000 кг, 70 кВА | ||
| 8000 | 3000 × 8000 | 3500 | 22 000 | самый крупный: 82 000 кг, 80 кВА | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Во всех исполнениях: двигатель шлифовальной бабки 18,5 кВт, круг Ø500 × 75 × Ø203 мм, стол 5–25 м/мин, управление — ПЛК или ЧПУ.
Какие задачи решает
Станина пресса, плита основания или стол крупного станка не помещается на обычный плоскошлифовальный станок, а шабрить такую плоскость вручную долго и дорого. Портальный плоскошлифовальный станок ППШ шлифует её за одну установку: длина шлифования — от 2000 до 8000 мм, масса детали — до 22 000 кг. Отклонение от параллельности базе — 0,002 мм на 1 м при шероховатости Ra 0,32.
Плоскости крупных плит, столов, оснований и корпусных деталей длиной до 8000 мм.
Шлифовка направляющих станин по верхним плоскостям, базовые плоскости станков и прессов.
Восстановление плоскостности изношенных станин и столов при капитальном ремонте станочного парка.
Финишная обработка после фрезерования и строгания — до Ra 0,32.
Почему выбирают ППШ
Жёсткий портал — стабильная точность
Станина, стойки и неподвижная поперечина образуют замкнутую раму из коробчатых отливок, стойки и поперечина отлиты заодно, конструкция термосимметричная. Итог — 0,002 мм на каждый метр длины.
Шпиндель на опорах скольжения
Гидродинамостатические вкладыши дают точное вращение, виброустойчивость и долгий ресурс. Двигатель — 18,5 кВт, круг Ø500 × 75 мм, 1050 об/мин.
Плавный ход и точные перемещения
Стол идёт от гидроцилиндра со скоростью 5–25 м/мин с бесступенчатой регулировкой. Поперечное и вертикальное перемещения бабки задаются с дискретностью 0,001 мм.
Управление на выбор
В любом исполнении — программное управление на ПЛК или ЧПУ с простым интерфейсом оператора.
Кому подойдёт
Станкостроительным и станкоремонтным заводам
станины, столы и базовые плоскости.
Тяжёлому и энергетическому машиностроению
плиты, основания и корпусные детали массой в тонны.
Ремонтным службам заводов со своим станочным парком — восстанавливать плоскости у себя, а не на стороне.
Кому лучше другая модель
Прецизионная точность на детали до двух метров — ППШ-П 2000. Боковые и наклонные грани направляющих — НШП с поворотной вертикальной головкой.
Как выбрать исполнение
- Длина детали — второе число в имени: длина шлифования в сотнях миллиметров, от 2000 до 8000 мм.
- Ширина детали — первое число: расстояние между стойками портала, от 1200 до 3500 мм; стол — шириной от 1000 до 3000 мм.
- Высота детали — от оси круга до стола 250–850 мм; вертикальный ход бабки — 500 мм до ППШ 2035 и 600 мм начиная с ППШ 2525.
- Цех — суммарная мощность от 50 до 80 кВА, масса станка от 15 500 до 82 000 кг.
Как проходит работа
- Вы присылаете чертёж детали: габариты, массу, материал, допуски на плоскостность и шероховатость.
- Инженер подбирает исполнение, вариант управления и оснастку — электромагнитные плиты ЭМП и круги.
- Готовим коммерческое предложение: цена, комплектация, срок поставки, порядок и сроки ввода станка в эксплуатацию.
- Станок приходит на ваш завод, операторов учим шлифовать на нём и править круг; дальше на вопросы отвечает инженер в мессенджере.
Похожие модели
Другие станки раздела «Продольно-шлифовальные и портальные шлифовальные станки».
ППШ-П 2000
до 2000 ммПрецизионное шлифование деталей до 2000 мм: прямолинейность 0,0015 мм, Ra до 0,2, линейные двигатели по X и Y
НШП
до 16 000 мм9 исполнений: стол шириной 1100–3000 мм и длиной до 16 м, детали высотой до 3000 мм, две шлифовальные головки

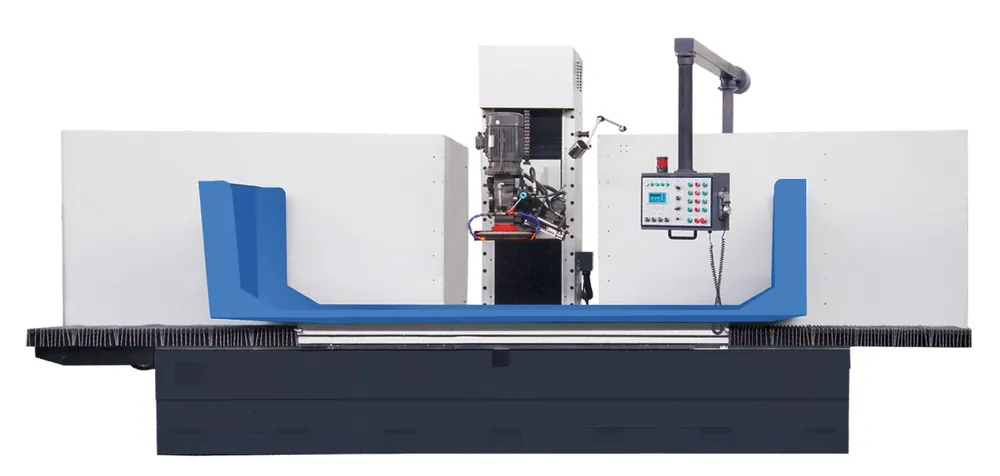

НШК
5 исполнений: стол от 610 × 1600 до 810 × 3000 мм, высота шлифования 600 мм, поворотная вертикальная головка
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Какую точность даёт ППШ?
Отклонение от параллельности обработанной поверхности базовой плоскости — 0,002 мм на 1 м, шероховатость — Ra 0,32 мкм. Эти значения одинаковы для всех двенадцати исполнений.
Когда нужен портальный станок, а не обычный плоскошлифовальный?
Когда деталь не помещается на стол обычного шлифовального станка по металлу или слишком тяжела для него. У ППШ стол — от 1000 × 2000 до 3000 × 8000 мм, а шлифовальная бабка идёт по поперечине портала над деталью массой до 22 000 кг.
Что выбрать: ПЛК или ЧПУ?
Оба варианта доступны в каждом исполнении. Расскажите, какие детали шлифуете и какие системы ЧПУ уже работают в цехе, — предложим вариант управления в КП.
Какой нужен круг и как закрепить деталь?
Круг — Ø500 × 75 мм с посадочным отверстием Ø203 мм. Деталь крепят на стол с Т-образными пазами или на электромагнитные плиты ЭМП; плиты и круги подберём под размер стола.
Есть ли гарантия и обучение?
Условия гарантии — в коммерческом предложении. Операторов обучим работе на станке, условия и сроки ввода в эксплуатацию тоже укажем в КП.
Подберём исполнение под вашу деталь
Пришлите чертёж или габариты детали, её массу и допуски на плоскостность — подберём исполнение, управление и оснастку и пришлём КП с ценой и сроком поставки.
