Фаскосниматель для труб с автоподачей ФСА — Ø28–76 мм
Крепление снаружи, автоматическая подача и отвод резца, трубы Ø28–76 мм со стенкой до 12 мм
1 / 2
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Наружный Ø трубы, мм | Стенка до, мм | Крепление | Подача резца | Действие |
|---|---|---|---|---|---|
| 28–63 | 12 | по наружному диаметру, сменные зажимы | автоматическая, с автоотводом | ||
| 42–76 | 12 | по наружному диаметру, сменные зажимы | автоматическая, с автоотводом | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||||
Какие задачи решает
Трубы котла и вспомогательного оборудования электростанции часто стоят так плотно, что к торцу не подобраться с громоздким станком. Фаскосниматель для труб ФСА зажимается снаружи трубы, сам подаёт и отводит резец и снимает фаску на трубах Ø28–76 мм со стенкой до 12 мм. Кромка под сварку готова прямо на месте монтажа или ремонта.
- Фаска под сварку на трубах Ø28–76 мм при монтаже трубопроводов электростанций.
- Ремонт вспомогательного теплового оборудования и котельной арматуры — в стеснённом месте.
- Подготовка кромок труб на химических заводах и в судостроении.
- Заготовка трубных узлов и сборных конструкций.

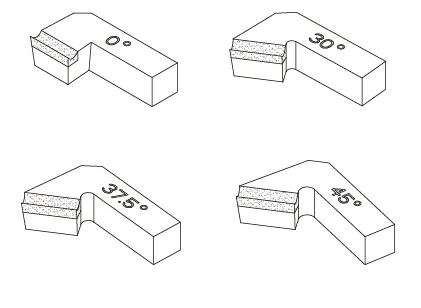

- Торцевание и фаска 30°, 37,5° или 45°.
Почему выбирают ФСА
Автоматическая подача и отвод резца
Оператор не ведёт резец вручную — фаска выходит одинаковой на каждой трубе, а рука меньше устаёт на серии стыков.
Крепление снаружи трубы
Доступ внутрь трубы не нужен. Центрирующее устройство быстро перестраивается под нужный диаметр.
Работает там, где тесно
Лёгкая компактная конструкция рассчитана на работу при малых зазорах — между трубами и у стен.
Скорость под задачу
Электропривод 230 В с регулировкой частоты вращения — режим подбирается под материал трубы и условия работы.
Зажимы под ваши трубы
В комплекте набор зажимов под ходовые наружные диаметры, под нестандартный диаметр зажим можно заказать. По перечню ваших труб ещё до оплаты сверим, хватит ли одного исполнения и стандартного набора.
Как выбрать исполнение
- ФСА 63 — трубы с наружным диаметром 28–63 мм.
- ФСА 76 — трубы 42–76 мм.
- Стенка у обоих — до 12 мм. Если в работе трубы и 32, и 76 мм, одного исполнения не хватит — понадобятся оба.
Кому подойдёт
Энергетике
монтаж и ремонт трубопроводов котлов и вспомогательного оборудования ТЭС.
Химическим предприятиям и судостроению
подготовка кромок труб малого диаметра на месте, в том числе в стеснённых отсеках.
Участкам заготовки
одинаковая фаска на серии труб.
Кому лучше другая модель
Трубу нужно ещё и отрезать — СТФ (Ø14–114 мм) или разъёмный РТФ. Трубы крупнее 76 мм — ТФС с креплением изнутри, до Ø355,6 мм.
Как проходит работа
- Ставите зажим под наружный диаметр трубы.
- Устанавливаете фаскосниматель на трубу — центрирующее устройство выставляет его по оси.
- Ставите резец с нужным углом.
- Включаете привод: резец подаётся автоматически и снимает фаску.
- Резец автоматически отводится — снимаете станок и переходите к следующей трубе.
Похожие модели
Другие станки раздела «Труборезы и фаскосниматели для труб».
ТФС
Ø355Крепление изнутри трубы 16–340 мм, фаска и торец за один проход, пневмо- или электропривод
РТФ
Ø50–1230 ммРазъёмная рама вокруг трубы: холодная резка и фаска одновременно, Ø50–1230 мм, 17 размеров

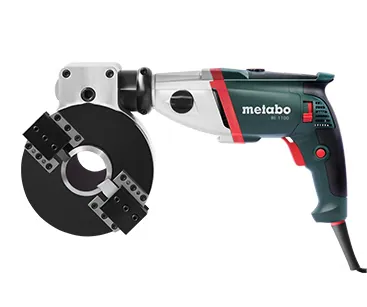

СТФ
Ø14–114 ммРезка и фаска за одну операцию, трубы Ø14–114 мм со стенкой до 15 мм, вес 13–16 кг
КР 15
Фаска 1–18 мм на листе и в отверстиях, углы 20–60°, скругление R2/R3, вес 8,5 кг
Статьи по теме
Фланцы и трубы
Как пользоваться фаскоснимателем для труб: виды, выбор и торцевание на местеЧем фаскосниматель лучше болгарки, как выбрать его по трубе и приводу и как снять фаску и торец за проходКак выбрать · 9 мин чтения
Фланцы и трубы
Орбитальный труборез и разъёмный труборез для труб большого диаметра: как устроены и как выбратьКак устроены орбитальные и разъёмные труборезы, какой привод выбрать и как подобрать размер по диаметру трубыКак выбрать · 8 мин чтения
Фланцы и трубы
Как работает кромкорез по металлу и какой выбратьКак кромкорез снимает фаску, чем он лучше болгарки и газовой резки и что проверить перед покупкойКак выбрать · 6 мин чтения
Вопросы и ответы
Какие углы фаски можно получить?
Торцевание и фаски 30°, 37,5° и 45° — сменными резцами.
Нужен ли доступ внутрь трубы?
Нет. ФСА крепится снаружи, по наружному диаметру.
Что делать, если диаметр трубы нестандартный?
Зажим под нестандартный наружный диаметр можно заказать. Пришлите размер — уточним срок.
Какая максимальная стенка?
До 12 мм у обоих исполнений.
Можно ли отрезать трубу этим станком?
Нет, ФСА снимает фаску и торцует. Для резки с фаской подойдут СТФ или РТФ.
Какая гарантия?
Условия гарантии — в коммерческом предложении. Работе с зажимами и сменой резцов обучим, консультации — бесплатно весь срок сотрудничества.
Подберём исполнение и зажимы под ваши трубы
Пришлите перечень наружных диаметров и стенок труб и нужный угол фаски — подберём исполнение и набор зажимов и пришлём КП с ценой и сроком поставки.
