Торцеватель-фаскосниматель для труб ТФС с внутренним креплением — трубы до Ø355,6 мм
Крепление изнутри трубы 16–340 мм, фаска и торец за один проход, пневмо- или электропривод
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Привод | Крепление по внутреннему Ø, мм | Наружный Ø трубы до, мм | Стенка до, мм | Масса, кг | Действие |
|---|---|---|---|---|---|---|
| пневматический, 1 л. с. | 16–25 | 33,4 | 8 | 7 | ||
| электрический, 720 Вт | 16–25 | 33,4 | 8 | 8 | ||
| электрический, 850 Вт | 16–25 | 33,4 | 8 | 8 | ||
| пневматический, 1 л. с. | 25–76 | 88,9 | 15 | 8,5 | ||
| электрический, 720 Вт | 25–76 | 88,9 | 15 | 9 | ||
| электрический, 850 Вт | 25–76 | 88,9 | 15 | 9 | ||
| пневматический, 1 л. с. | 60–159 | 168,28 | 20 | 16 | ||
| электрический, 1050 Вт | 60–159 | 168,28 | 20 | 17 | ||
| электрический, 1000 Вт | 60–159 | 168,28 | 20 | 17 | ||
| пневматический, 1,5 л. с. | 65–210 | 219,08 | 20 | 26 | ||
| электрический, 1200 Вт | 65–210 | 219,08 | 20 | 28 | ||
| пневматический, 1,5 л. с. | 145–340 | 355,6 | 20 | 46 | ||
| электрический, 1500 Вт | 145–340 | 355,6 | 20 | 48 | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает
Качество сварного стыка начинается с кромки: неровный торец и «плавающий» угол фаски после ручной зачистки оборачиваются дефектами шва и переделками. Фаскосниматель для труб ТФС вставляется в трубу, сам центрируется и снимает фаску точно по форме резца. Кромка готова к сварке на месте — на трассе, в котельной или на участке заготовки.
- Разделка кромок труб под сварку: V- и U-образная фаска.
- Торцевание трубы перед сборкой стыка.
- Внутренняя фаска под углом 12° или 15° — для стыков под автоматическую сварку.
- Наружная фаска, торец и внутренняя фаска одновременно — у ТФС 3, 6 и 8 на резцовой головке три резца.
- Подготовка кромок стальных труб с внутренним диаметром от 16 до 340 мм и стенкой до 20 мм.
Почему выбирают ТФС
Угол фаски — по резцу, а не «на глаз»
Трёхкулачковый распорный вал с самоцентрирующимися кулачками фиксирует станок жёстко, без вибраций и люфта. Угол фаски точно повторяет форму резца.
Три операции за один проход
Автоматическая сварка требует наружной фаски, торца и внутренней фаски. У ТФС 3, 6 и 8 три резца работают одновременно — стык получается точным и повторяемым.
Ставится в любом положении
Горизонтальная труба, вертикальный стояк, труба под углом — станок крепится в любом направлении.
Пневмо или электро — под вашу площадку
Исполнения P — пневматические, 0,6 МПа, 900–1200 л/мин. Исполнения E и B — электрические, 220–240 В, отличаются двигателем.
Лёгкий на малых диаметрах
ТФС 1 и ТФС 3 весят 7–9 кг, ТФС 14 для труб до 355,6 мм — 46–48 кг.
Резцы под задачу
В комплекте резец для торцевания и резцы на 30° и 37,5°. Резцы подходят почти для любого материала и изготавливаются под нужный угол.
Как выбрать исполнение
- По трубе. Цифра в названии — размер: ТФС 1 — внутренний диаметр 16–25 мм, наружный до 33,4 мм; ТФС 3 — 25–76 мм и до 88,9 мм; ТФС 6 — 60–159 мм и до 168,28 мм; ТФС 8 — 65–210 мм и до 219,08 мм; ТФС 14 — 145–340 мм и до 355,6 мм.
- По стенке. До 8 мм у ТФС 1, до 15 мм у ТФС 3, до 20 мм у ТФС 6, 8 и 14.
- По приводу. P — если на площадке есть сжатый воздух; E и B — если есть сеть 220–240 В.
Кому подойдёт
Монтажным организациям
подготовка стыков трубопроводов прямо на трассе.
Ремонтным службам ТЭС и котельных
замена участков труб с подготовкой кромок на месте.
Участкам заготовки трубных узлов
одинаковая фаска на каждой трубе под ручную и автоматическую сварку.
Кому лучше другая модель
Трубу нужно отрезать или у неё нет свободного конца — разъёмный РТФ. Малые трубы Ø28–76 мм с креплением снаружи и автоподачей — ФСА. Резка и фаска на трубах Ø14–114 мм — СТФ.
Как проходит работа
- Подбираете распорные блоки под внутренний диаметр трубы — полный набор идёт в комплекте.
- Вставляете вал в торец трубы и затягиваете гайку: кулачки расходятся и центрируют станок.
- Устанавливаете резцы — для торца, наружной и при необходимости внутренней фаски.
- Включаете привод и подаёте резцы ключом с трещоткой.
- Отводите резцы тем же ключом, проверяете кромку и снимаете станок.
Похожие модели
Другие станки раздела «Труборезы и фаскосниматели для труб».
РТФ
Ø50–1230 ммРазъёмная рама вокруг трубы: холодная резка и фаска одновременно, Ø50–1230 мм, 17 размеров
СТФ
Ø14–114 ммРезка и фаска за одну операцию, трубы Ø14–114 мм со стенкой до 15 мм, вес 13–16 кг

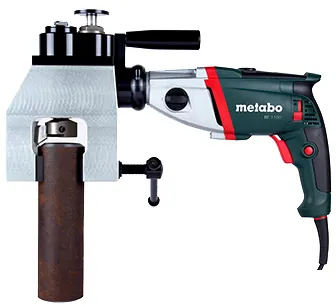

ФСА
Ø28–76 ммКрепление снаружи, автоматическая подача и отвод резца, трубы Ø28–76 мм со стенкой до 12 мм
КР 15
Фаска 1–18 мм на листе и в отверстиях, углы 20–60°, скругление R2/R3, вес 8,5 кг
Статьи по теме
Фланцы и трубы
Как пользоваться фаскоснимателем для труб: виды, выбор и торцевание на местеЧем фаскосниматель лучше болгарки, как выбрать его по трубе и приводу и как снять фаску и торец за проходКак выбрать · 9 мин чтения
Фланцы и трубы
Орбитальный труборез и разъёмный труборез для труб большого диаметра: как устроены и как выбратьКак устроены орбитальные и разъёмные труборезы, какой привод выбрать и как подобрать размер по диаметру трубыКак выбрать · 8 мин чтения
Фланцы и трубы
Как работает кромкорез по металлу и какой выбратьКак кромкорез снимает фаску, чем он лучше болгарки и газовой резки и что проверить перед покупкойКак выбрать · 6 мин чтения
Вопросы и ответы
Какие углы фаски можно получить?
В комплекте резцы на 30° и 37,5° и резец для торцевания. Для внутренней фаски есть резцы на 12° и 15°. Резцы под другой угол изготавливаются по заказу.
Может ли ТФС отрезать трубу?
Нет, он торцует и снимает фаску на открытом конце трубы. Для резки берите разъёмный РТФ или самоцентрирующийся СТФ.
Что выбрать: пневматический фаскосниматель или электрический?
Пневматический (P) — если на площадке есть сжатый воздух 0,6 МПа. Электрический (E или B) — если есть сеть 220–240 В. Диапазоны труб у исполнений одного размера одинаковые.
Что входит в комплект?
Станок, привод, полный набор распорных блоков и три резца: для торцевания, на 30° и на 37,5°.
Какая максимальная толщина стенки?
До 20 мм — у ТФС 6, ТФС 8 и ТФС 14.
Какая гарантия и поможете ли подобрать набор?
Условия гарантии — в коммерческом предложении. Пришлите перечень труб, которые вы готовите под сварку, — подберём исполнения и резцы на весь перечень, чтобы не покупать лишний размер. Персонал обучим установке станка и замене резцов.
Подберём исполнение под ваши трубы
Напишите внутренний и наружный диаметр трубы, толщину стенки, нужный угол фаски и что есть на площадке — воздух или сеть. Можно приложить чертёж стыка или перечень труб — подберём исполнения и резцы и пришлём КП с ценой и сроком поставки.
