Вертикальный шлифовальный станок с ЧПУ с двумя шлифовальными бабками ВШС-2: стол Ø1000–4000 мм
Крупные кольца и диски до Ø4100 мм: отверстие, наружная поверхность и торцы — двумя бабками
- Главные параметры15–10 000

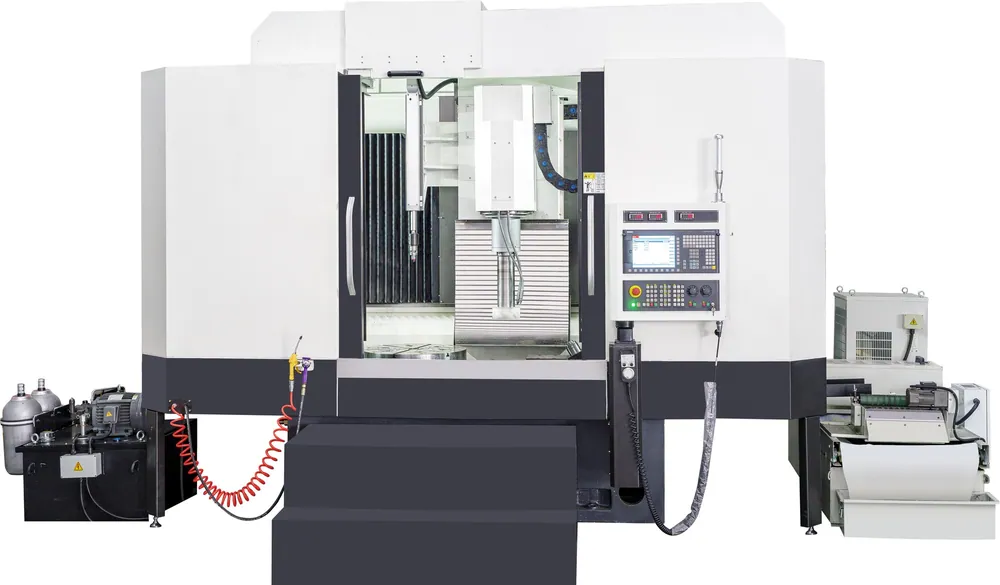

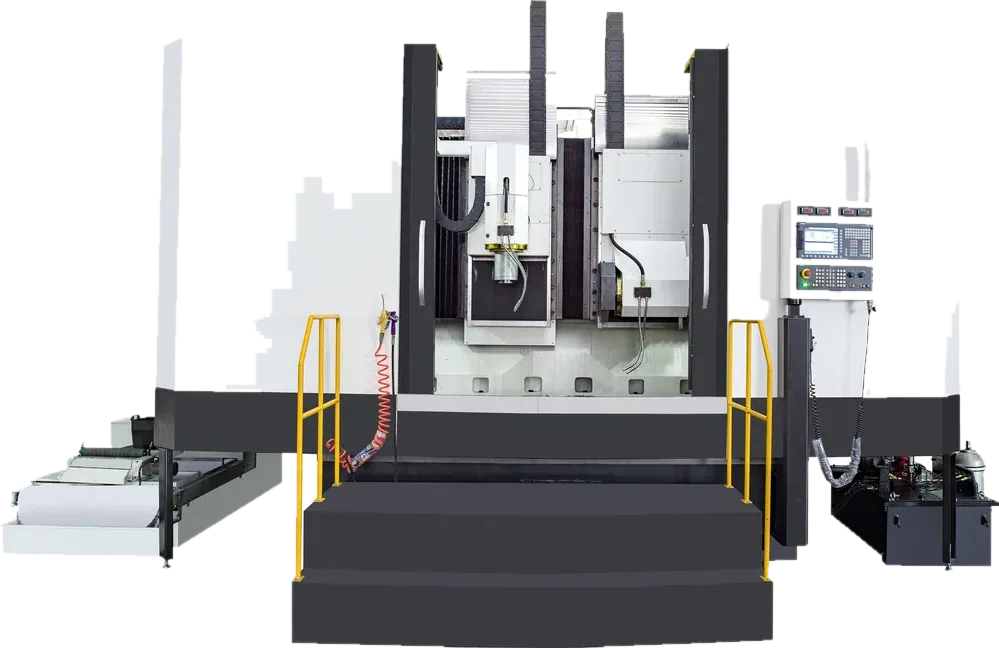

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Главные параметры | Чем отличается | Действие |
|---|---|---|---|
| стол Ø1000 мм; наружное до Ø1100 мм; 2000 кг; 15 кВт | Отверстия Ø50–1000 мм, круглость 0,002 мм | ||
| стол Ø1250 мм; до Ø1350 мм; 2500 кг; 15 кВт | Отверстия до Ø1250 мм, круглость 0,002 мм | ||
| стол Ø1600 мм; до Ø1700 мм; 3000 кг; 15 кВт | Отверстия до Ø1600 мм | ||
| стол Ø1800 мм; до Ø1900 мм; 3000 кг; 15 кВт | Отверстия до Ø1800 мм | ||
| стол Ø2000 мм; до Ø2100 мм; 5000 кг; 22 кВт | Отверстия Ø50–2000 мм, высота детали 550 мм | ||
| стол Ø2500 мм; Ø2600 мм; 6000 кг; 25 кВт | Круг вертикального шпинделя Ø400 мм | ||
| стол Ø3000 мм; Ø3100 мм; 8000 кг; 30 кВт | Биение стола 0,004 мм | ||
| стол Ø4000 мм; Ø4100 мм; 10 000 кг; 30 кВт | Ход по Z 700 мм, биение стола 0,005 мм | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||
Какие задачи решает
Кольцо опорно-поворотного подшипника диаметром два-три метра не поставишь на круглошлифовальный станок, а шлифовать его поверхности на разных станках — значит терять соосность. Вертикальный шлифовальный станок ВШС-2 принимает такую деталь на вращающийся стол Ø1000–4000 мм и обрабатывает двумя бабками: вертикальная шлифует отверстие, наружную поверхность и фасонные участки, горизонтальная — большие торцевые плоскости. Детали — до Ø4100 мм и 10 т.
- Кольца опорно-поворотных подшипников и подшипников жидкостного трения.
- Отверстия до Ø2000 мм глубиной до 550 мм.
- Наружные поверхности до Ø4100 мм.
- Большие торцевые плоскости — горизонтальным шпинделем, малые торцы и фасонные поверхности — вертикальным.
- Крупные детали арматуры, редукторов, ветро- и гидроэнергетики.
Почему выбирают ВШС-2
Две бабки — одна установка
Слева вертикальный шпиндель, справа горизонтальный; по заказу — два вертикальных.
Точность в цифрах
Круглость на образце — 0,002 мм у ВШС-2 1000 и 1250, 0,003 мм у остальных; цилиндричность — 0,004 мм; позиционирование осей — 0,01 мм, повторяемость — 0,006 мм.
Гидростатический стол
Закрытый гидростатический шпиндель стола и прямой привод моментным двигателем; биение стола — от 0,002 мм у малых исполнений до 0,005 мм у ВШС-2 4000.
Шпиндели на выбор
Стандартно — электрошпиндели на прецизионных подшипниках NSK с биением 0,002 мм, по заказу — гидродинамостатические с биением 0,001 мм; все шпиндели — с маслоохладителями.
Грузоподъёмность стола
от 2000 кг у ВШС-2 1000 до 10 000 кг у ВШС-2 4000.
Кому подойдёт
Производителям опорно-поворотных подшипников и крупных колец
Энергомашиностроению
кольца, диски и корпуса для ветро- и гидроэнергетики.
Заводам арматуры и редукторов
крупные детали тел вращения.
Кому лучше другая модель
Кольца и диски до Ø850 мм массой до 800 кг — ВШС с одной бабкой: станок около 13–14 т вместо 28–105 т.
Как выбрать исполнение
- Диаметр и масса детали определяют стол: число в имени — диаметр стола, наружное шлифование — примерно на 100 мм больше.
- Отверстия. У исполнений до ВШС-2 2000 — от Ø50 мм до диаметра стола; для 2500–4000 диапазон подтвердим в КП.
- Револьверная головка на три оправки — у исполнений 1000–1800; комплектацию вертикальной бабки у 2000–4000 уточним в КП.
Как проходит работа
- Пришлите чертёж кольца или диска: диаметры, высоту, массу, допуски и базы.
- Подбираем типоразмер стола, пару шпинделей и опции — круговой датчик на столе, оптическую линейку по оси Z.
- В КП указываем комплектацию, цену и срок поставки.
- Условия ввода в эксплуатацию тяжёлого станка и его сроки тоже фиксируем в КП.
- Учим операторов работать двумя бабками и запускать циклы шлифования.
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Для каких деталей нужен станок с двумя бабками?
Для крупных колец, дисков и корпусов, у которых кроме отверстия и наружной поверхности есть большие торцевые плоскости: их шлифует горизонтальный шпиндель без переустановки детали.
Какую точность обеспечивает ВШС-2?
Круглость на образце — 0,002–0,003 мм в зависимости от типоразмера, цилиндричность — 0,004 мм.
Можно ли поставить два вертикальных шпинделя?
Да, это вариант по заказу. Можно выбрать и тип шпинделей: электрошпиндели на подшипниках качения для скоростного шлифования или гидродинамостатические для прецизионного.
Какое помещение нужно под станок?
Масса станка — 28–105 т, габарит — до 10 × 7 × 5 м, суммарная мощность — около 70–170 кВт. Требования к площадке уточним в КП.
Какая гарантия?
Условия гарантии — в коммерческом предложении. Пару шпинделей, срок поставки и порядок ввода тяжёлого станка в эксплуатацию согласуем в том же КП.
Подберём типоразмер под ваше кольцо или диск
Пришлите чертёж детали: диаметры, высоту, массу и допуски — подберём стол и шпиндели и пришлём КП с ценой и сроком поставки.
