Вертикальный шлифовальный станок с ЧПУ ВШС: стол Ø600–800 мм, отверстия Ø50–600 мм
Кольца, втулки, диски: отверстие, наружная поверхность и торец за одну установку на вращающемся столе
- Главные параметры600–850

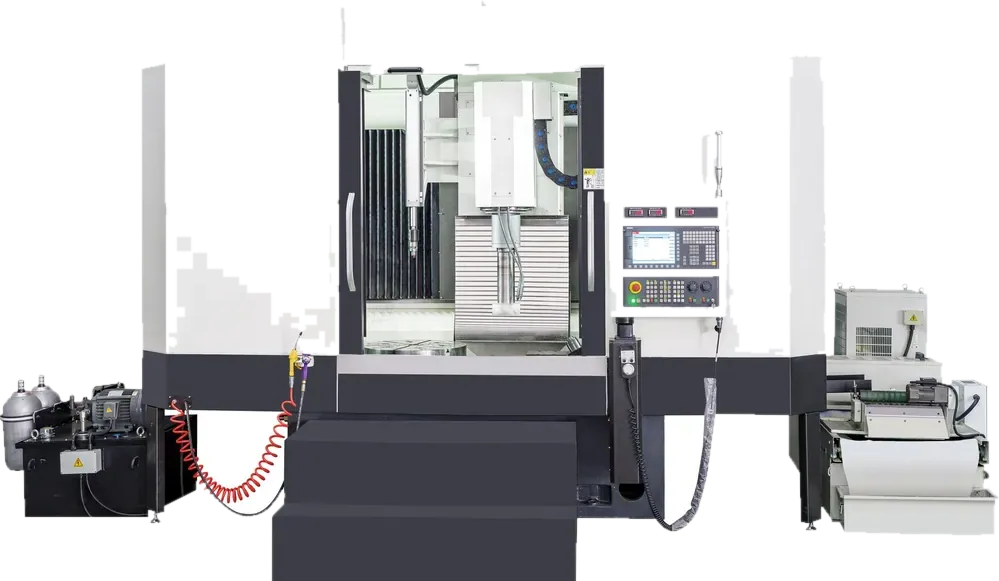

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Главные параметры | Чем отличается | Действие |
|---|---|---|---|
| стол Ø600 мм; вращение до Ø750 мм; наружное до Ø650 мм; деталь до 600 кг | Станок около 13 000 кг | ||
| стол Ø800 мм; вращение и наружное до Ø850 мм; деталь до 800 кг | Станок около 14 000 кг | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||
Какие задачи решает
Кольцо или втулку большого диаметра неудобно шлифовать в центрах: деталь короткая и широкая, а отверстие, наружная поверхность и торец должны быть соосны и перпендикулярны. На вертикальном шлифовальном станке ВШС деталь лежит на вращающемся столе, а шпиндель на револьверной головке с тремя оправками обрабатывает все три поверхности за одну установку. На образце Ø280 × 200 мм круглость — 0,0015 мм, цилиндричность — 0,004 мм.
Отверстия Ø50–200 мм глубиной до 200 мм и Ø200–600 мм глубиной до 400 мм.
Наружные цилиндрические поверхности до Ø650 мм (ВШС 600) и до Ø850 мм (ВШС 800).
Торцы, конические и фасонные поверхности.
Кольца и втулки подшипников, детали арматуры и редукторов, корпуса гидромолотов.
Почему выбирают ВШС
Соосность без переустановки
Соосность — 0,005 мм, перпендикулярность отверстия и наружной поверхности к торцу — 0,01 мм, шероховатость — Ra 0,32 мкм в отверстии и по наружной поверхности, Ra 0,4 мкм на торце.
Деталь вращается точно
Кольцо лежит на столе и вращается вместе с ним, поэтому от стола зависит круглость. Шпиндель стола — закрытый гидростатический, биение — 0,0015 мм; моментный двигатель вращает стол напрямую, бесступенчато до 200 об/мин.
Деталь крепится так, как удобно
Стол — планшайба с Т-образными пазами или электропостоянная магнитная плита с регулируемым усилием притяжения.
Размер по X — по фактическому положению бабки
Бабка идёт по сдвоенным линейным направляющим с большим преднатягом, а её положение станок читает по оптической линейке; станина — коробчатая, с сетчатым оребрением.
Шпиндель под задачу
Стандартно — электрошпиндель 11 кВт, до 7000 об/мин, на прецизионных подшипниках NSK, биение — 0,002 мм. По заказу — высокоскоростной для малых отверстий или гидродинамостатический с биением не более 0,001 мм.
Кому подойдёт
Подшипниковым заводам
кольца, в том числе подшипников жидкостного трения.
Производителям арматуры, редукторов, гидромолотов и бурильных машин
корпуса, втулки, диски.
Ветро- и гидроэнергетике, авиационно-космической отрасли
точные детали тел вращения.
Кому лучше другая модель
Небольшие втулки и валы до Ø320 мм — комбинированный ШКС. Деталь больше Ø850 мм или тяжелее 800 кг — ВШС-2 со столом до Ø4000 мм. Нужна только плоскость торца — плоскошлифовальный станок с круглым столом ПШР.
Как выбрать исполнение
- ВШС 600 — стол Ø600 мм, диаметр вращения детали до 750 мм, наружное шлифование до Ø650 мм, масса детали до 600 кг.
- ВШС 800 — стол Ø800 мм, деталь до Ø850 мм и до 800 кг.
- Общее: высота детали до 400 мм, ход по X — 1500 мм, по Z — 600 мм, позиционирование осей — 0,01 мм; по заказу — круговой датчик на столе и оптическая линейка по Z.
Как проходит работа
- Присылаете чертёж детали: диаметры отверстия и наружной поверхности, высоту, массу, допуски.
- Подбираем исполнение, тип стола и шпиндель.
- Готовим КП: комплектация, опции, цена и срок поставки.
- Поставка: станок весит около 13–14 т, габарит — около 5 × 3,5 × 3,5 м; условия ввода в эксплуатацию — в КП.
- Операторов учим работать с револьверной головкой и править круги.
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Какую точность обеспечивает ВШС?
На образце Ø280 × 200 мм: круглость 0,0015 мм, цилиндричность 0,004 мм, соосность 0,005 мм, перпендикулярность к торцу 0,01 мм, Ra 0,32 мкм в отверстии и по наружной поверхности.
Можно ли прошлифовать отверстие и наружную поверхность за одну установку?
Да. Шпиндель стоит на револьверной головке с ЧПУ, в комплекте — оправки под разные круги: отверстие, наружная поверхность и торец обрабатываются без снятия детали.
Как закрепить деталь?
На планшайбе с Т-образными пазами или на электропостоянной магнитной плите с регулируемым усилием — тип стола выбираете при заказе.
Можно ли шлифовать некруглые детали?
Да, с круговым датчиком Heidenhain на столе: ось стола работает совместно с другими осями и шлифует криволинейные контуры.
Какая гарантия?
Условия гарантии — в коммерческом предложении. Тип стола, шпиндель и срок поставки для выбранной комплектации укажем там же.
Подберём вертикальный станок под вашу деталь
Пришлите чертёж кольца, втулки или диска с допусками — подберём исполнение, стол и шпиндель и пришлём КП с ценой и сроком поставки.
