Круглошлифовальный станок с подвижной шлифовальной бабкой КШС-ПБ: Ø40–1600 мм, длина до 12 000 мм
Для длинных тяжёлых валов: деталь только вращается, бабка идёт вдоль неё; до 20 т на люнетах
- Главные параметры15–12 000

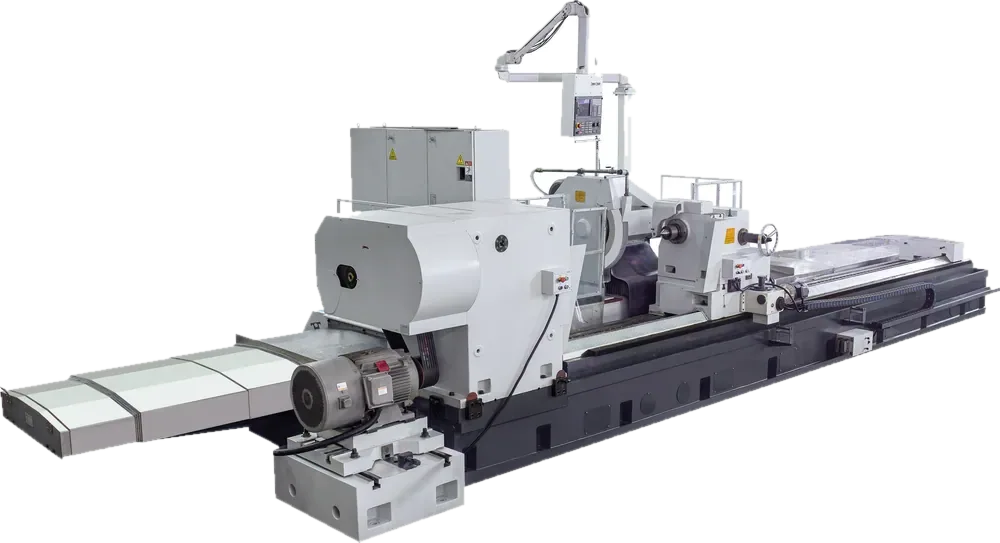

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Главные параметры | Чем отличается | Действие |
|---|---|---|---|
| Ø100–800 мм; 5000–10 000 мм; 22 кВт | Люнеты 100–600 мм, до 6000 (10 000) кг | ||
| Ø240–1000 мм; 6000–10 000 мм; 55 кВт | На люнетах, до 20 000 кг | ||
| Ø240–1000 мм; 6000–10 000 мм; 55 кВт | В центрах | ||
| Ø300–1250 мм; 6000–10 000 мм; 55 кВт | Люнет 450–750 мм | ||
| Ø350–1600 мм; 6000–10 000 мм; 55 кВт | Люнеты до 900 мм | ||
| Ø40–500 мм; 4000–12 000 мм; 15 кВт | ЧПУ, центры 270 мм | ||
| Ø40–630 мм; 4000–12 000 мм; 22 кВт | ЧПУ, центры 370 мм | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||
Какие задачи решает
Вал длиной 6–10 метров и массой в несколько тонн не поставишь на станок, где вместе с деталью ходит стол. В круглошлифовальном станке КШС-ПБ вал только вращается, а вдоль него идут салазки со шлифовальной бабкой: так шлифуют детали до Ø1600 мм, длиной до 10 000 мм и массой до 20 т на люнетах. Для ходовых винтов есть исполнения с ЧПУ длиной до 12 000 мм.
Наружное шлифование тяжёлых валов Ø100–1600 мм длиной 5000–10 000 мм — там, где обычному станку для шлифовки валов не хватает длины и грузоподъёмности.
Валки резинотехнического оборудования и колонны термопластавтоматов.
Ходовые винты и длинные нежёсткие валы длиной 4000–12 000 мм.
Валы до 2000 кг в центрах и до 20 000 кг на люнетах.
Почему выбирают КШС-ПБ
Ездит бабка, а не деталь
Салазки идут вдоль вала (ось Z), бабка подаётся поперёк (ось X), пост оператора стоит на салазках и движется вместе с кругом.
Плавный ход на малой скорости
Направляющие тяжёлых исполнений — разгруженные гидростатические, продольная скорость — 0,05–4 м/мин.
Жёсткость для большого съёма
Шпиндель круга — гидродинамико-гидростатический, двигатель бабки — до 55 кВт, круг — до 900 × 100 × 305 мм.
Точность ходовых винтов в цифрах
КШС-ПБ 500Д и 630Д: круглость 0,005 мм, постоянство диаметра 0,008 мм на 1000 мм, Ra 0,2 мкм.
Управление под ваш цех
Тяжёлые исполнения — с программным управлением (ПЛК) или с ЧПУ, исполнения Д — с ЧПУ Siemens или другой системой, модель которой согласуем при заказе.
Кому подойдёт
Заводам тяжёлого машиностроения и ремонтным цехам
валы, которые не помещаются на станок с подвижным столом.
Производителям ходовых винтов, валков и термопластавтоматов
Кому лучше другая модель
Валок с профилем бочки — вальцешлифовальный ВЛШ, короткие валы — КШС и КШС-Ч.
Как выбрать исполнение
- Диаметр: до 800 мм — 800Л, до 1000 мм — 1000Л или 1000, до 1250 и 1600 мм — одноимённые исполнения, Ø40–630 мм — 500Д и 630Д.
- Схема установки: Л — на люнетах, без буквы — в центрах; для 1250 и 1600 схему подтвердим в КП.
- Длина: между центрами 6000, 8000 или 10 000 мм (у 800Л есть и 5000 мм), у исполнений Д — от 4000 до 12 000 мм.
Как проходит работа
- Присылаете чертёж вала: диаметры и длины шеек, массу, допуски.
- Инженер подбирает исполнение, длину, люнеты и тип управления.
- В коммерческом предложении — состав станка, люнеты, цена и срок поставки.
- Сроки и условия ввода станка в эксплуатацию оговариваем в том же КП.
- Операторов учим наладке люнетов и циклам шлифования; вопросы после запуска решает инженер в мессенджере.
Похожие модели
Другие станки раздела «Круглошлифовальные станки».
КШС
Ø8–800 ммРучное шлифование валов Ø8–800 мм длиной до 5000 мм: шесть исполнений, деталь до 3 т
КШУ
Ø5–630 ммНаружное и внутреннее шлифование на одном станке: валы Ø5–630 мм, отверстия Ø13–250 мм
КШС-П
Ø8–630 ммРучной прецизионный станок: Ra 0,04, круглость 1–2 мкм, валы Ø8–630 мм, отверстия на исполнениях «У»
КШС-Ч
Ø8–630 мм12 исполнений с ЧПУ: прямая и наклонная бабка, универсальные, валы Ø8–630 мм длиной до 4000 мм
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Какую точность даёт КШС-ПБ?
У исполнений 500Д и 630Д — круглость 0,005 мм, постоянство диаметра 0,008 мм на 1000 мм и Ra 0,2 мкм; наименьшая подача по X — 0,0005 мм. Точность тяжёлых исполнений подтвердим в КП по чертежу вашей детали.
Чем шлифование на люнетах отличается от шлифования в центрах?
В центрах вал держат передняя и задняя бабки с вращающимися центрами — так шлифуют детали до 2000 кг. Люнеты подпирают вал по длине и принимают до 20 000 кг, поэтому для самых тяжёлых валов берут исполнения с буквой Л.
Подойдёт ли станок для ходового винта длиной 10 метров?
Да, для этого есть КШС-ПБ 500Д и 630Д: длина заготовки до 12 000 мм, диаметр от 40 мм, на люнетах — до 3000 кг. Продольная подача идёт через прецизионную рейку, поперечная — через шарико-винтовую пару с предварительным растяжением.
Какая система управления?
Тяжёлые исполнения — с ПЛК или с ЧПУ; модель системы согласуем при заказе и укажем в КП. У 500Д и 630Д — ЧПУ Siemens или другая система (модель согласуем при заказе), интерфейс — специализированный, для шлифования.
Какая гарантия и кто запускает станок?
Условия гарантии — в коммерческом предложении. Сроки, условия поставки и ввода в эксплуатацию тоже назовём в КП; операторов обучим работе на станке.
Подберём исполнение под ваш вал
Пришлите чертёж или эскиз: диаметры, длину, массу вала и допуски. Подберём исполнение, люнеты и управление и пришлём КП с ценой и сроком поставки.
