Станок с ЧПУ для шлифования картеров ведущих мостов ШКМ 500: Ø50–500 мм, длина до 3000 мм
Две шлифовальные бабки: оба конца картера моста или оси за одну установку, без разворота детали
- Главные параметры30–3000

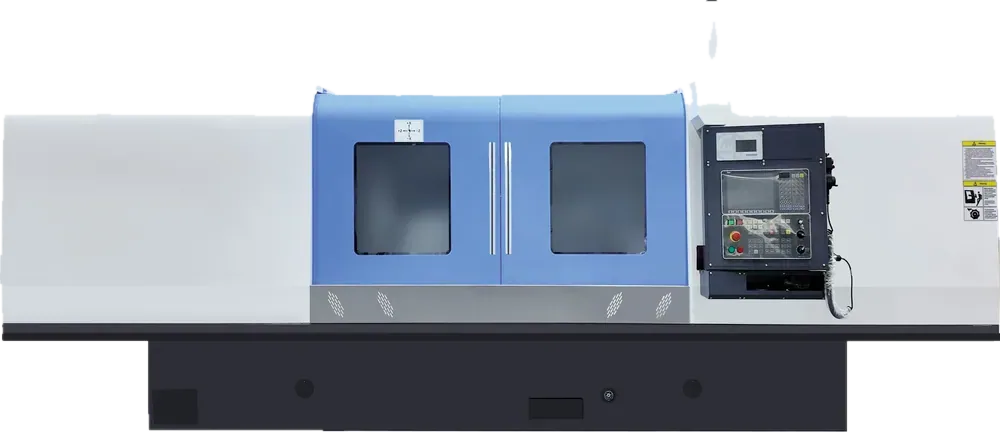

Фото одного из исполнений; комплектация — по КП
Исполнения
| Исполнение | Главные параметры | Чем отличается | Действие |
|---|---|---|---|
| Ø50–500 мм; до 3000 мм между центрами; высота центров 600 мм; круг 30 кВт | Одно исполнение: две бабки, Siemens 828D, точный останов картера | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||
Какие задачи решает
Концы картера ведущего моста обычно шлифуют по очереди: снять, развернуть, заново выставить — и каждый раз рисковать расхождением между сторонами. Торцекруглошлифовальный станок с ЧПУ ШКМ 500 обрабатывает наружные поверхности, радиусные переходы и торцы на обоих концах картера или оси двумя шлифовальными бабками за одну установку, без разворота детали. Круглость — 0,005 мм, шероховатость шейки — Ra 0,4 мкм.
- Наружные поверхности на обоих концах картеров ведущих мостов.
- Оси и другие детали с двусторонним шлифованием длиной до 3000 мм и массой до 1000 кг.
- Цилиндрические и конические поверхности тел вращения с точностью IT6–IT7.
- Торцы и радиусные переходы — врезным профильным шлифованием наклонным кругом.
- Продольное шлифование длинных участков.
Почему выбирают ШКМ 500
Обе стороны — за одну установку
Две бабки с наклонно установленными кругами обрабатывают концы детали без переустановки: меньше времени на деталь и нет погрешности от повторной выверки.
Точность под чертёж картера
Круглость — 0,005 мм, отклонение диаметра в продольном сечении — не более 0,008 мм на метр длины, шероховатость наружной поверхности Ra 0,4 мкм, торца и радиусного перехода — Ra 0,8 мкм.
Картер встаёт в нужное положение
Заготовка вращается с частотой 15–150 об/мин, есть функция точного останова для позиционирования картера.
Круг для врезного профильного шлифования
Диаметр — до 900 мм, ширина — до 300 мм, двигатель — 30 кВт, окружная скорость — до 45 м/с.
Знакомая система ЧПУ
Siemens 828D с двухканальным управлением, диагностикой и аварийной сигнализацией; врезание и цикловая подача — по программе, есть электронный маховичок.
Кому подойдёт
Заводам, выпускающим ведущие мосты и оси,
серийное шлифование картеров с точностью по чертежу.
Производителям длинных деталей с шейками на обоих концах
массой до 1000 кг.
Кому лучше другая модель
Обычный вал с одной зоной шлифования — круглошлифовальные станки с ЧПУ КШС-Ч; вал длиннее 3000 мм — КШС-ПБ с подвижной бабкой.
Как проходит работа
- Присылаете чертёж картера или оси: длину, диаметры шеек, длины шлифуемых участков, массу с приспособлением.
- Проверяем рабочую зону: между центрами до 3000 мм, диаметр вращения до 1200 мм, картер с приспособлением — до 800 кг.
- Готовим КП: комплектация, закрепление картера, цена и срок поставки.
- После поставки станок вводится в эксплуатацию — порядок и сроки фиксируем в КП.
- Обучаем операторов и наладчиков работе с двумя бабками и программами врезания.
Похожие модели
Другие станки раздела «Круглошлифовальные станки».
КШС
Ø8–800 ммРучное шлифование валов Ø8–800 мм длиной до 5000 мм: шесть исполнений, деталь до 3 т
КШУ
Ø5–630 ммНаружное и внутреннее шлифование на одном станке: валы Ø5–630 мм, отверстия Ø13–250 мм
КШС-П
Ø8–630 ммРучной прецизионный станок: Ra 0,04, круглость 1–2 мкм, валы Ø8–630 мм, отверстия на исполнениях «У»
КШС-Ч
Ø8–630 мм12 исполнений с ЧПУ: прямая и наклонная бабка, универсальные, валы Ø8–630 мм длиной до 4000 мм
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Какую точность обеспечивает ШКМ 500?
Точность размеров — IT6–IT7. Шейка выходит с круглостью 0,005 мм и отклонением диаметра по длине не более 0,008 мм на метр; шероховатость — Ra 0,4 мкм по наружной поверхности и Ra 0,8 мкм на торце и радиусном переходе.
Какой длины деталь подойдёт?
Длина заготовки — до 3000 мм. Две бабки не сходятся ближе определённого расстояния: длина детали минус две длины шлифуемых участков должна быть не меньше 1500 мм.
Можно ли шлифовать обычные оси и валы?
Да: цилиндрические и конические поверхности тел вращения, врезное профильное и продольное шлифование. Наибольшая масса оси — 1000 кг, центры обеих бабок — Морзе 6.
Как правится круг?
Профиль круга правится по двум интерполируемым осям — так станок держит форму радиусного перехода и торца.
Какая гарантия?
Условия гарантии — в коммерческом предложении. Там же опишем способ закрепления вашего картера, срок поставки и порядок пуска станка.
Проверим, подойдёт ли ШКМ 500 для вашего картера
Пришлите чертёж картера или оси с размерами шеек и допусками — проверим рабочую зону и пришлём КП с ценой и сроком поставки.
