Комбинированный шлифовальный станок с ЧПУ ШКС: наружное Ø5–320 мм, отверстия Ø3–150 мм
Отверстие, наружная поверхность и торец детали за одну установку, без переустановки между станками
- Главные параметры3–1000

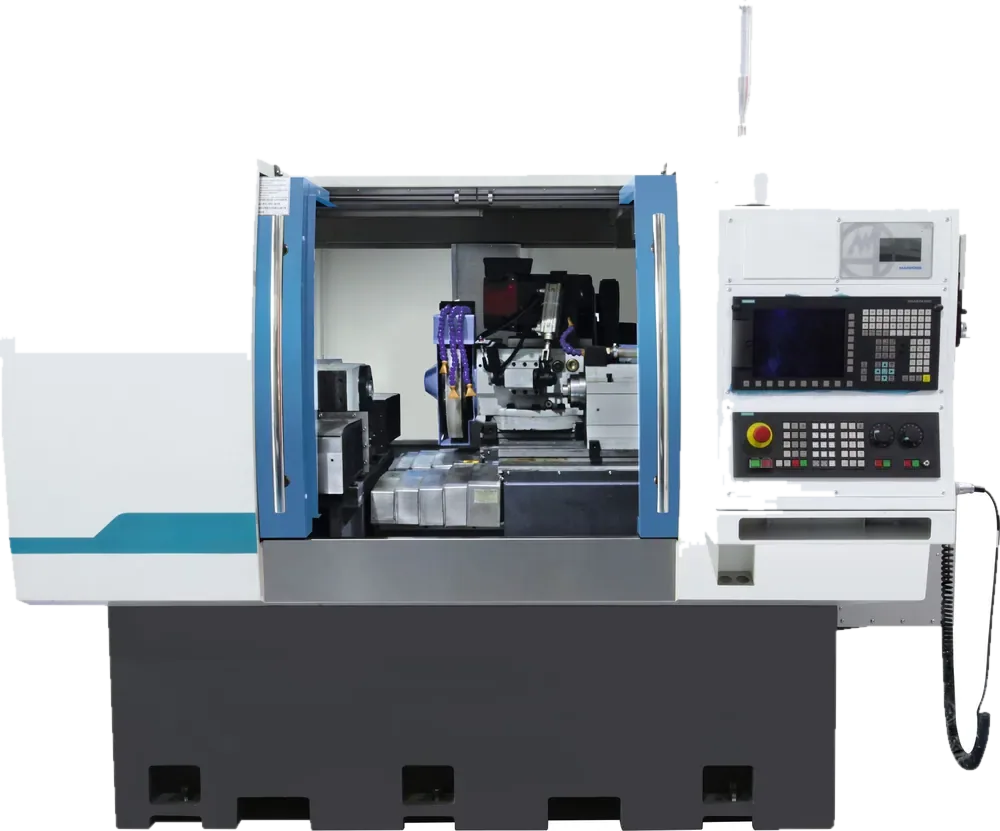

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Главные параметры | Чем отличается | Действие |
|---|---|---|---|
| наружное Ø5–200 мм, длина 200 мм; отверстия Ø3–150 мм; центры 135 мм | Линейный двигатель по X, опубликованная точность | ||
| наружное Ø8–200 мм, длина 500 мм; отверстия Ø10–80 мм; центры 180 мм | Револьверная головка, круг 500 × 63 × 203 мм | ||
| наружное Ø8–320 мм, длина 1000 мм; отверстия Ø10–80 мм | То же на больший диаметр и длину | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||
Какие задачи решает
Отверстие шлифуют на одном станке, наружную поверхность — на другом, и соосность детали зависит от каждой переустановки. Комбинированный шлифовальный станок с ЧПУ ШКС обрабатывает отверстие, наружную поверхность и торцы за одну установку. У ШКС 200 соосность отверстия и наружной поверхности — 0,002 мм, шероховатость — Ra 0,2 мкм.
- Втулки, гильзы и оправки: отверстие, наружная поверхность и торцы с одной установки.
- Шестерни с внутренним и наружным шлифованием.
- Детали типа дисков, в том числе автомобильные тормозные диски, и корпуса редукторов роботов.
- Валы Ø до 320 мм и длиной до 1000 мм с отверстиями Ø10–80 мм.
- Фасонные поверхности — вращение заготовки интерполируется с осями X и Z (ШКС 200).
Почему выбирают ШКС
Геометрия без переустановки
ШКС 200: круглость 0,002 мм, цилиндричность 0,003 мм, перпендикулярность отверстия к торцам 0,003 мм.
Отверстия от 3 мм
Внутришлифовальный электрошпиндель ШКС 200 — 30 000 об/мин, диапазон отверстий — Ø3–150 мм при глубине до 150 мм.
Быстрая подача и контроль узлов
Ось X у ШКС 200 — линейный двигатель, до 10 000 мм/мин. ШВП оси Z следит за вибрацией, ресурсом и температурой и смазывается автоматически — станок предупредит раньше, чем уйдёт точность.
С наружной поверхности на отверстие — поворотом головки (ШКС-Р). Наружный и внутренний шпиндели стоят на револьверной головке на четыре позиции (ось B): деталь остаётся в центрах, головка позиционируется с точностью ±5″, с прямым приводом — ±2,5″, контур полностью замкнутый.
Реже смена круга (ШКС-Р). Наружный электрошпиндель несёт сразу два круга, окружная скорость — 50 м/с; наружный и внутренний шпиндели — с циркуляционным водяным охлаждением.
Кому подойдёт
Производителям втулок, гильз, шестерён и оправок
где допуск соосности жёстче, чем даёт переустановка.
Автомобильным заводам и их поставщикам
тормозные диски и детали типа дисков.
Производителям редукторов и приводов
корпуса, валы, втулки.
Кому лучше другая модель
Только отверстия — внутришлифовальный ВНШ; кольца и диски большего диаметра — вертикальный ВШС.
Как выбрать исполнение
- ШКС 200 — короткие точные детали: наружное Ø5–200 мм при длине до 200 мм, отверстия Ø3–150 мм, масса до 50 кг, ЧПУ Siemens 828D.
- ШКС-Р 200 — наружное Ø8–200 мм при длине до 500 мм, отверстия Ø10–80 мм глубиной до 125 мм.
- ШКС-Р 320 — наружное Ø8–320 мм и длина до 1000 мм.
- ЧПУ у ШКС-Р: пять осей, из них четыре интерполируемые; модель системы согласуем при заказе.
Как проходит работа
- Присылаете чертёж: какие поверхности шлифуются, допуски соосности и перпендикулярности, программа выпуска.
- Подбираем исполнение и набор кругов, для ШКС-Р — привод револьверной головки.
- Считаем КП: состав станка, круги, стоимость и срок поставки.
- Ввод в эксплуатацию — на условиях и в сроки, указанные в КП.
- Учим операторов работать в интерфейсе шлифования и переходить с наружного круга на внутренний.
Похожие модели
Другие станки раздела «Круглошлифовальные станки».
КШС
Ø8–800 ммРучное шлифование валов Ø8–800 мм длиной до 5000 мм: шесть исполнений, деталь до 3 т
КШУ

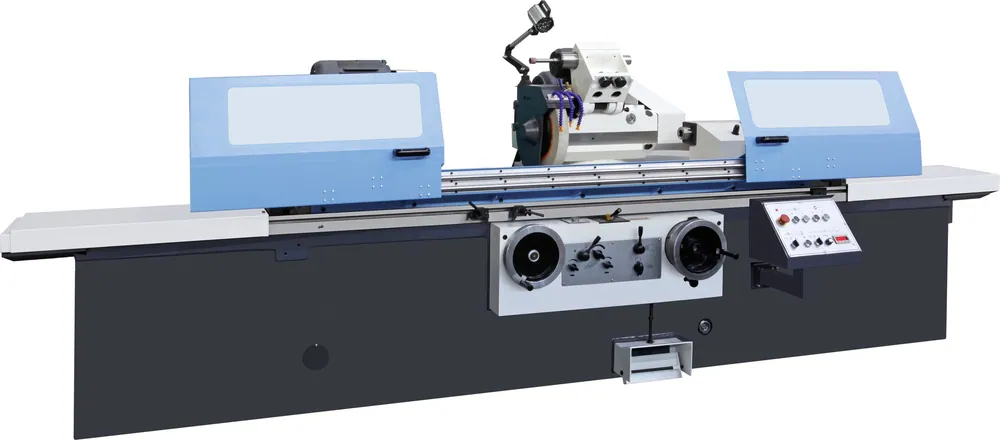

Ø5–630 ммНаружное и внутреннее шлифование на одном станке: валы Ø5–630 мм, отверстия Ø13–250 мм
КШС-П

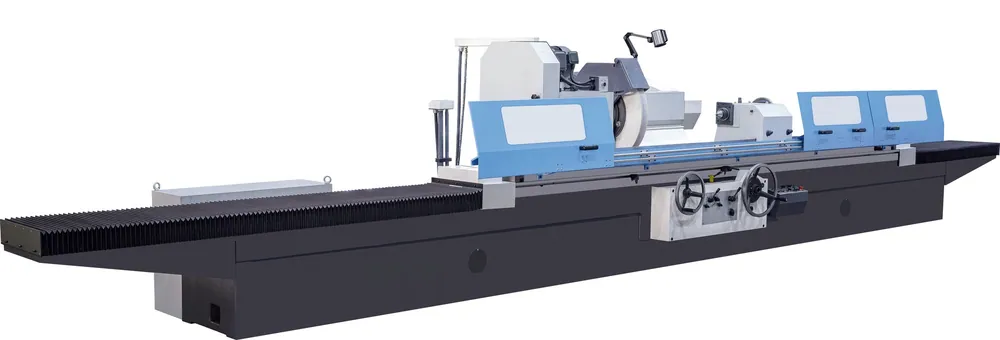

Ø8–630 ммРучной прецизионный станок: Ra 0,04, круглость 1–2 мкм, валы Ø8–630 мм, отверстия на исполнениях «У»
КШС-Ч

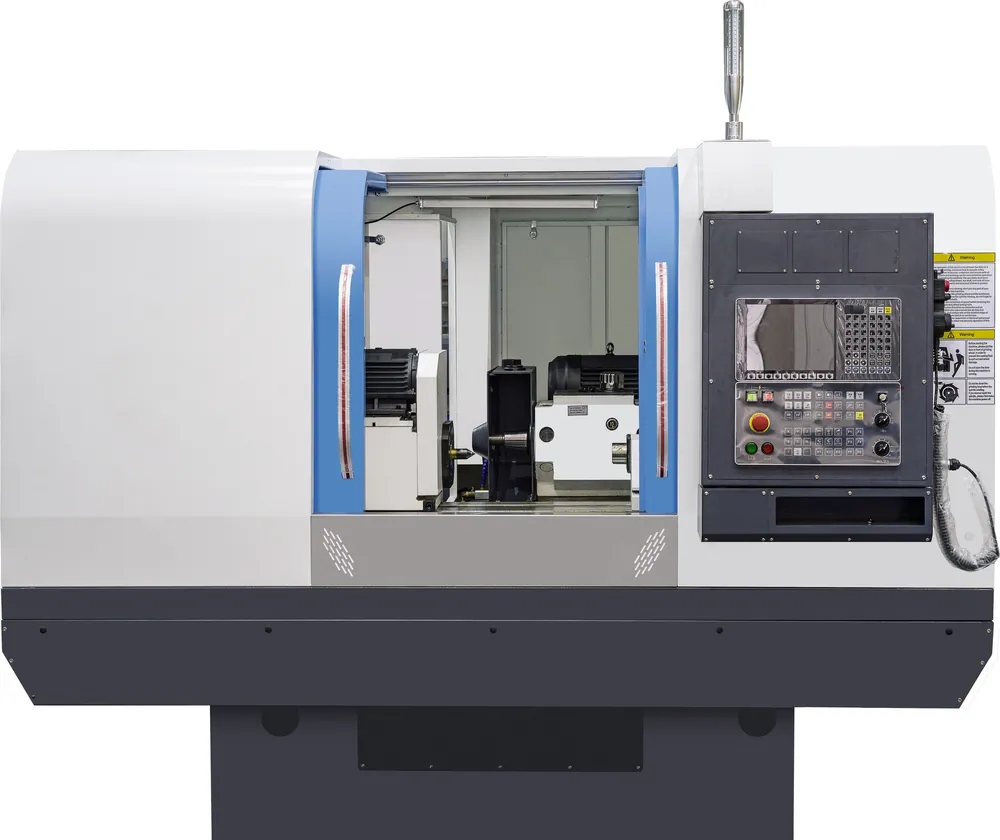

Ø8–630 мм12 исполнений с ЧПУ: прямая и наклонная бабка, универсальные, валы Ø8–630 мм длиной до 4000 мм
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Какая точность у ШКС-Р?
Паспортная точность обработки приведена для ШКС 200. Для ШКС-Р достижимую точность подтвердим в КП по чертежу вашей детали.
Можно ли шлифовать фасонные поверхности?
На ШКС 200 — да: ось вращения заготовки C интерполируется с осями X и Z.
Какой наименьший диаметр отверстия?
У ШКС 200 — 3 мм, у ШКС-Р — 10 мм.
Можно ли шлифовать в неподвижном центре?
У ШКС-Р передняя бабка работает и в неподвижном, и во вращающемся центре, задняя бабка — на подшипниках с преднатягом.
Какая гарантия?
Условия гарантии — в коммерческом предложении. Набор кругов под вашу деталь и срок поставки войдут в то же КП.
Подберём комбинированный станок под вашу деталь
Пришлите чертёж детали и допуски соосности — подберём исполнение и круги и пришлём КП с ценой и сроком поставки.
