Станок с ЧПУ для шлифования коленчатых валов ШКВ 500: диаметр вращения до 500 мм, длина до 3000 мм
Шатунные шейки — следящим шлифованием: вал вращается вокруг оси коренных, круг идёт за шейкой
- Главные параметры8–3000

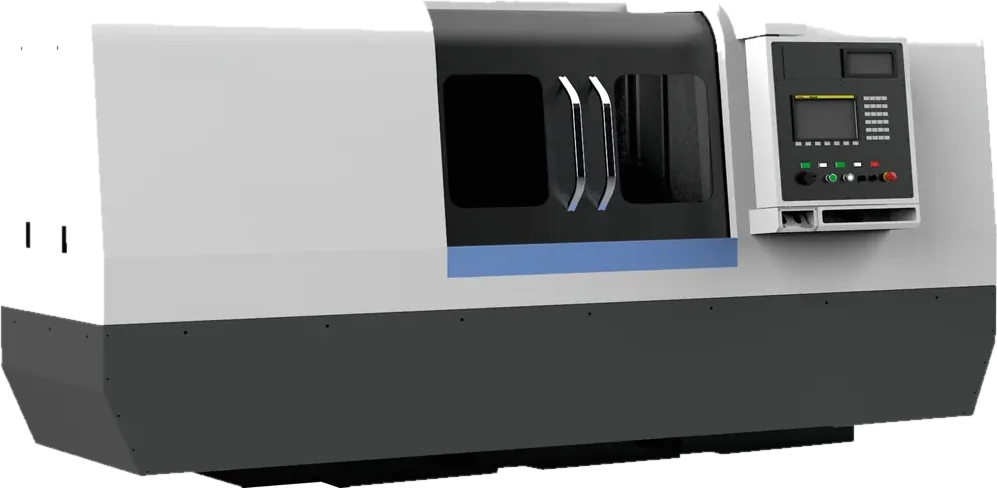

Фото одного из исполнений; комплектация — по КП
Исполнения
| Исполнение | Главные параметры | Чем отличается | Действие |
|---|---|---|---|
| диаметр вращения 500 мм; шейки Ø8–320 мм; центры 1000–3000 мм; высота центров 350 мм | Одно исполнение, длина на выбор; X — линейный двигатель, круг CBN до 80 м/с | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||
Какие задачи решает
На обычном круглошлифовальном станке каждую шатунную шейку выводят на ось вращения в эксцентриковой оснастке и шлифуют по одной. Станок для шлифовки коленчатых валов ШКВ 500 обрабатывает шатунные шейки следящим методом: вал вращается вокруг оси коренных шеек, а круг по программе идёт за шейкой — ось подачи X и ось вращения C1 интерполируются. Круглость коренных шеек — не более 0,003 мм, шатунных — не более 0,005 мм.
- Следящее шлифование шатунных (эксцентричных) шеек коленчатых валов.
- Коренные шейки и другие соосные поверхности Ø8–320 мм.
- Эксцентричные поверхности распределительных валов.
- Прецизионное наружное шлифование обычных валов.
- Валы длиной до 3000 мм и массой до 500 кг; стол поворачивается на 1° по часовой стрелке и на 2° против — для пологих конусов.
Почему выбирают ШКВ 500
Меньше переналадок
Эксцентриковая оснастка под каждую шатунную шейку не нужна: положение шейки задаётся программой.
Точность в цифрах
Коренные шейки: круглость — не более 0,003 мм, постоянство диаметра — 0,005 мм. Шатунные: 0,005 и 0,01 мм. Шероховатость — Ra 0,32 мкм, параллельность — 0,015 мм.
Круг успевает за шейкой
Ось X — линейный двигатель на закрытых гидростатических направляющих, до 20 000 мм/мин, замкнутый контур по оптической линейке, дискретность — 0,001 мм: бабка без отставания идёт за шатунной шейкой на каждом обороте вала.
Положение шейки без люфта передачи
Шпиндель передней бабки — с прямым приводом, 0–200 об/мин: угол поворота вала, по которому ЧПУ ведёт круг, не искажают ремни и шестерни. Круг — из кубического нитрида бора (CBN), 750 × 40 × 305 мм, до 80 м/с.
Программирование в диалоге
Параметры задаются в диалоге с оператором, циклы редактируются, шлифование идёт автоматически. Для крупных коленвалов по спецзаказу — привод шпинделя задней бабки с интерполяцией осей C1 и C2.
Кому подойдёт
Моторостроительным и компрессорным заводам
коленчатые валы двигателей и компрессоров.
Судостроению и авиационной отрасли
коленчатые и распределительные валы.
Автомобильной промышленности
станок для шлифовки коленвала по программе, без смены оснастки под каждую шейку.
Кому лучше другая модель
Распределительные валы длиной до 500 мм — ШРВ 200.
Как выбрать исполнение
Исполнение одно, выбирается длина: расстояние между центрами — 1000, 1500, 2000 или 3000 мм. Проверьте, что вал с противовесами вписывается в диаметр вращения 500 мм, а его масса не больше 500 кг.
Как проходит работа
- Присылаете чертёж коленвала: длину, диаметры шеек, радиус кривошипа, массу.
- Проверяем диаметр вращения и массу, выбираем расстояние между центрами.
- Присылаем КП: комплектация, круги CBN, стоимость и срок поставки.
- Условия поставки и ввода в эксплуатацию — те, что согласованы в КП.
- Обучаем операторов программировать следящий цикл.
Похожие модели
Другие станки раздела «Круглошлифовальные станки».
КШС
Ø8–800 ммРучное шлифование валов Ø8–800 мм длиной до 5000 мм: шесть исполнений, деталь до 3 т
КШУ
Ø5–630 ммНаружное и внутреннее шлифование на одном станке: валы Ø5–630 мм, отверстия Ø13–250 мм
КШС-П
Ø8–630 ммРучной прецизионный станок: Ra 0,04, круглость 1–2 мкм, валы Ø8–630 мм, отверстия на исполнениях «У»
КШС-Ч
Ø8–630 мм12 исполнений с ЧПУ: прямая и наклонная бабка, универсальные, валы Ø8–630 мм длиной до 4000 мм
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Что такое следящее шлифование коленвала?
Вал вращается вокруг оси коренных шеек, а шлифовальная бабка синхронно подаётся к шатунной шейке и отходит от неё — траекторию круга рассчитывает ЧПУ. Так шлифуют шатунные шейки без эксцентриковой оснастки.
Подойдёт ли станок для шлифовки шеек коленвала при ремонте?
Да, если вал укладывается в рабочую зону: диаметр вращения до 500 мм, длина до 3000 мм, масса до 500 кг. Пришлите чертёж или размеры вала — подтвердим в КП.
Какая система ЧПУ?
В системе управления — встроенный модуль следящего шлифования и контроллер PMC. Модель системы согласуем при заказе, она войдёт в КП.
Какие материалы можно шлифовать?
Сталь, чугун, цветные металлы, а также неметаллические материалы.
Какая гарантия?
Условия гарантии — в коммерческом предложении. Расстояние между центрами, комплект кругов CBN и срок поставки зафиксируем там же.
Подберём длину станка под ваш коленвал
Пришлите чертёж коленчатого вала: длину, диаметры шеек, радиус кривошипа и массу — проверим рабочую зону и пришлём КП с ценой и сроком поставки.
