Вальцешлифовальный станок с ЧПУ ВЛШ: валки Ø100–1600 мм, длина до 12 000 мм
Валки для холодной прокатки листа и фольги: бочка, CVC и произвольный профиль, Ra 0,1 мкм
- Главные параметры20–12 000

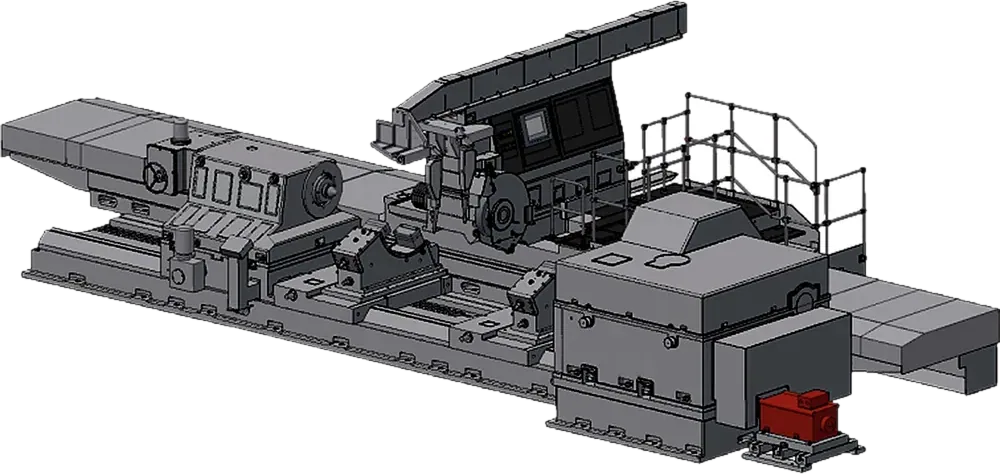

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Главные параметры | Чем отличается | Действие |
|---|---|---|---|
| валки Ø100–1000 мм; длина 4000–12 000 мм; до 20 т | Меньший типоразмер | ||
| валки Ø200–1250 мм; длина 4000–12 000 мм; до 20 т | Средний типоразмер | ||
| валки Ø250–1600 мм; длина 4000–12 000 мм; до 20 т | Наибольший диаметр валка | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||
Какие задачи решает
Тонкий лист и фольга повторяют геометрию валка, поэтому к профилю бочки и чистоте поверхности требования самые жёсткие. Вальцешлифовальный станок с ЧПУ ВЛШ шлифует валки Ø100–1600 мм массой до 20 т: круглость — не более 0,002 мм, погрешность профиля — не более 0,002 мм на метр, шероховатость — Ra 0,1 мкм.
- Валки станов холодной прокатки тонкого листа в чёрной металлургии.
- Валки для прокатки алюминиевой и медной фольги.
- Цилиндрический профиль, выпуклая и вогнутая бочка — микроподача профиля ±1,5 мм.
- Профиль CVC и произвольные кривые.
- Фаски, шлифование на коротком ходе, с постоянной и переменной окружной скоростью.
- Длинные валки — заготовка до 12 000 мм; среди функций станка есть шлифование на гидростатических опорах.
Почему выбирают ВЛШ
Точность на всех профилях
Круглость, цилиндричность и погрешность профиля — не более 0,002 мм (последние две — на метр), для произвольной кривой — ±0,002 мм на метр при соосности 0,002 мм. Шероховатость — Ra 0,1 мкм.
Сложный профиль — из программы
Бочка, CVC и произвольные кривые задаются в ЧПУ SINUMERIK ONE.
Меньше ручных операций
Автоматические балансировка и правка круга и автоматическая компенсация; кроме того — функция выверки валка, имитация шлифования, защита при отключении питания, аварийная сигнализация и диагностика.
Жёсткий привод и точная подача
На передней бабке и шлифовальном шпинделе — шпиндельные двигатели Siemens, дискретность подачи круга — 0,001 мм, люфт редуктора оси X — меньше 3′.
Круг работает до износа
Круг ставят Ø915 мм и шлифуют им до Ø480 мм при ширине 100 мм; окружная скорость — до 45 м/с.
Кому подойдёт
Прокатным цехам металлургических заводов
валки станов холодной прокатки листа.
Производителям алюминиевой и медной фольги
валки с точным профилем бочки.
Валковым мастерским
перешлифовка валков между кампаниями.
Кому лучше другая модель
Гладкий длинный вал без профиля бочки — круглошлифовальный КШС-ПБ с подвижной бабкой.
Как выбрать исполнение
- ВЛШ 1000 — валки Ø100–1000 мм, ВЛШ 1250 — Ø200–1250 мм, ВЛШ 1600 — Ø250–1600 мм.
- Длина валка — из ряда 4000, 5000, 6000, 8000, 10 000 и 12 000 мм; сочетание длины и диаметра подтвердим в КП.
- Питание — 200 кВт: заложите мощность при подготовке цеха.
Как проходит работа
- Присылаете чертёж валка: диаметр и длину бочки, общую длину, массу, профиль.
- Подбираем типоразмер и длину станка, проверяем массу — до 20 т.
- Готовим КП: комплектация, требования к электропитанию, цена и срок поставки.
- Как и когда станок вводится в эксплуатацию — указываем в КП.
- Обучаем вальцешлифовщиков задавать профиль и работать с автоматическими циклами.
Похожие модели
Другие станки раздела «Круглошлифовальные станки».
КШС
Ø8–800 ммРучное шлифование валов Ø8–800 мм длиной до 5000 мм: шесть исполнений, деталь до 3 т
КШУ
Ø5–630 ммНаружное и внутреннее шлифование на одном станке: валы Ø5–630 мм, отверстия Ø13–250 мм
КШС-П
Ø8–630 ммРучной прецизионный станок: Ra 0,04, круглость 1–2 мкм, валы Ø8–630 мм, отверстия на исполнениях «У»
КШС-Ч
Ø8–630 мм12 исполнений с ЧПУ: прямая и наклонная бабка, универсальные, валы Ø8–630 мм длиной до 4000 мм
Статьи по теме
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Какие профили шлифует станок?
Цилиндрический, выпуклый и вогнутый (бочка), CVC и произвольные кривые. Наибольшая выпуклость или вогнутость бочки, которую даёт микроподача, — ±1,5 мм.
Какая система ЧПУ?
SINUMERIK ONE с доработанным эргономичным пультом.
Какую шероховатость получу?
Ra 0,1 мкм — и на цилиндре, и на бочке, и на произвольном профиле.
Какая высота центров и частота вращения валка?
Высота центров — 950 мм, частота вращения валка — 5–60 об/мин, шпинделя круга — 320–1600 об/мин.
Какая гарантия?
Условия гарантии — в коммерческом предложении. Требования к электропитанию цеха, срок поставки и порядок ввода в эксплуатацию — там же.
Подберём вальцешлифовальный станок под ваши валки
Пришлите чертёж валка: диаметр и длину бочки, массу и профиль — подберём типоразмер и пришлём КП с ценой и сроком поставки.
