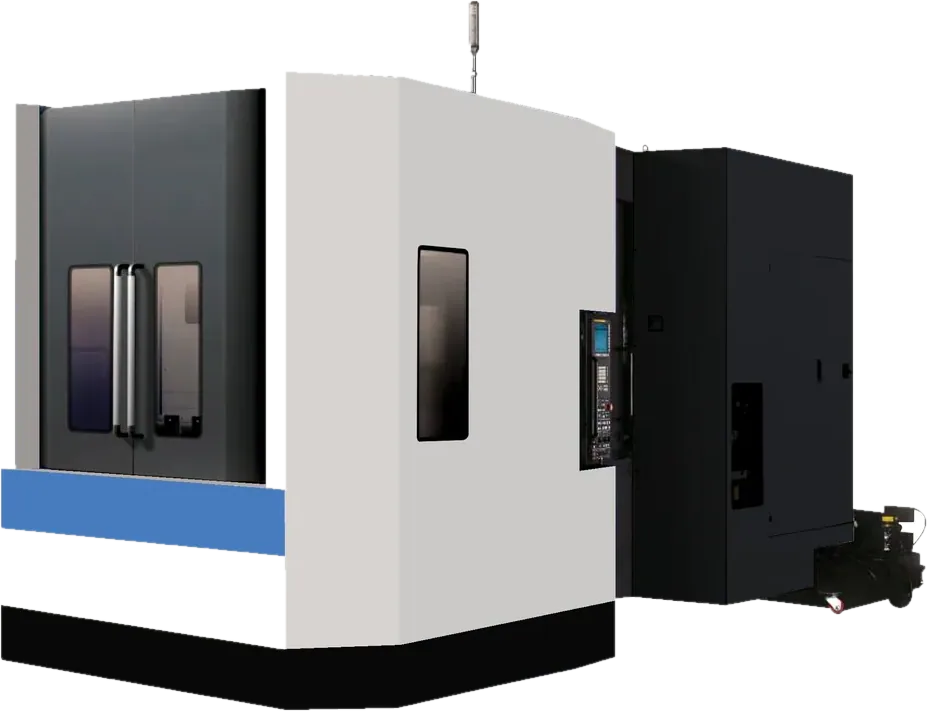

Горизонтальный обрабатывающий центр со сменой паллет ГОЦ-2П — две паллеты до 1000 × 1000 мм
Серийные корпуса без простоя на установке: две сменные паллеты 630×630–1000×1000 мм
- Паллета630–1000 мм
- Нагрузка950–2000 кг
- Смена паллет16–40 с
Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Паллета, мм | Ходы X / Y / Z, мм | Нагрузка, кг | Смена паллет, с | Чем отличается | Действие |
|---|---|---|---|---|---|---|
| — | — | — | — | деталь Ø до 750 мм, высотой до 850 мм | ||
| 630 × 630 | 1050 / 900 / 1020 | 1200 | 16 | самая быстрая смена, ускоренные 36 м/мин | ||
| 630 × 700 | 1050 / 750 / 900 | 950 | 20 | компактнее станок, 6500 × 4100 мм | ||
| 800 × 800 | 1400 / 1000 / 1300 | 2000 | 18 | самый мощный шпиндель — 520/619 Н·м | ||
| 800 × 1000 | 1600 / 1000 / 1000 | 1500 | 40 | удлинённая паллета | ||
| 1000 × 1000 | 1600 / 1000 / 1000 | 1500 | 40 | самая крупная паллета | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Прочерк — значение уточним в КП.
Какие задачи решает
Пока оператор снимает готовую деталь и выставляет новую заготовку, шпиндель стоит — на серийных корпусах это часы простоя за смену. В горизонтальном обрабатывающем центре ГОЦ-2П две паллеты: на одной идёт обработка, на второй в это время закрепляют следующую заготовку, а сама смена паллет занимает 16–40 секунд. Фрезерование, расточка, сверление и резьба с нескольких сторон детали — за один установ на поворотном столе.
Серийные корпуса, станины и колонны — многогранные детали с нескольких сторон.
Корпуса клапанов и другие корпусные детали арматуры.
Автокомпоненты, детали строительной техники и нефтепромыслового оборудования партиями.
Детали Ø до 1250 мм и высотой до 1200 мм — на ГОЦ-2П 800.
Почему выбирают ГОЦ-2П
Станок режет, пока идёт установка
Паллеты меняются поворотом: меньше времени на установку, измерение и наладку, выше доля времени резания.
Точность в цифрах
Позиционирование по X, Y, Z — не хуже 0,018 мм, повторяемость — не хуже 0,01 мм, поворотная ось B — не хуже ±15″.
Черновые и чистовые проходы за один установ
Это позволяют цельная станина Т-образной компоновки со ступенчатыми направляющими и роликовые линейные направляющие большого пролёта.
Чистый конус паллеты
Конусный обдув подаёт чистый воздух к посадочному конусу при смене, чтобы стружка не мешала базированию.
Инструмент на всю деталь — в магазине
До 60 инструментов (до 40 у исполнений М); шпиндель ISO 50, 20–6000 об/мин: у ГОЦ-2П 630 и 630М — 15/18,5 кВт и 249/307 Н·м, у ГОЦ-2П 800 — 18,5/22 кВт и 520/619 Н·м.
Кому подойдёт
Серийным производствам корпусных деталей
арматура, автокомпоненты, строительная и нефтепромысловая техника.
Цехам, где станок работает посменно и простой на установке снижает выпуск.
Заводам, которые переходят с универсальных станков на обрабатывающие центры с ЧПУ
Кому лучше другая модель
Единичные крупные детали — ГОЦ со столом до 1500 × 1500 мм; расточка с большим вылетом — ГОЦ-Б.
Как выбрать исполнение
- Паллета — по детали с приспособлением: от 630 × 630 мм (ГОЦ-2П 630) до 1000 × 1000 мм (1000М).
- Масса на паллете — от 950 кг (630М) до 2000 кг (800).
- Скорость или размер. ГОЦ-2П 630 и 800 — смена паллет за 16–18 с, ускоренные 36 м/мин, позиционирование 0,01 мм. Исполнения М — крупнее паллета, смена за 20–40 с.
- ГОЦ-2П 500 — для деталей Ø до 750 мм и высотой до 850 мм; остальные характеристики — в КП.
- Питание: суммарная мощность — 45–60 кВт. Система ЧПУ в характеристиках не задана — согласуем при подборе.
Как проходит работа
- Присылаете чертёж, годовую программу и время цикла, которое нужно выдержать.
- Подбираем исполнение, магазин и опции, оцениваем загрузку двух паллет.
- КП: комплектация, цена и срок поставки.
- Станок поставляется; условия ввода в эксплуатацию и обучения — в КП.
- После запуска инженер остаётся на связи в мессенджере.
Похожие модели
Другие станки раздела «Обрабатывающий центр с ЧПУ: вертикальные и горизонтальные станки для цеха».
ВОЦ
Плиты, корпуса, пресс-формы: стол 1000×500–2000×900 мм, шпиндель 8000 об/мин, магазин на 24 инструмента
ГОЦ
Многогранные корпуса за один установ: поворотный стол с ЧПУ 500×500–1500×1500 мм, нагрузка до 8000 кг

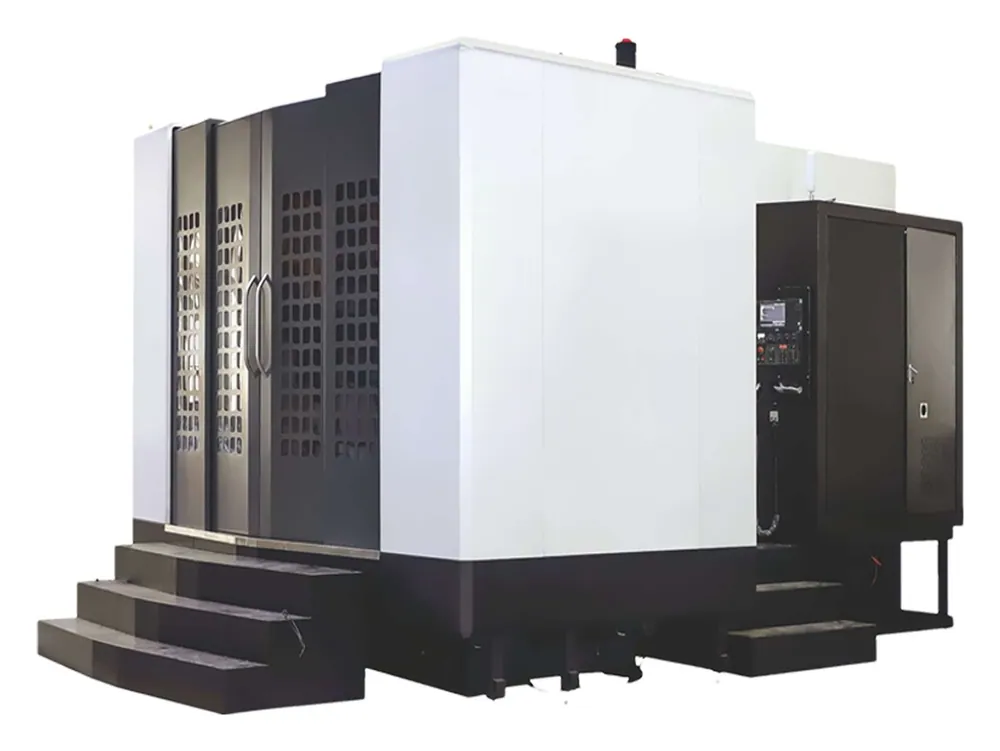

ГОЦ-Б
Ø110 ммКорпуса и станины с расточкой на вылете: борштанга Ø110 мм, ход 500 мм, стол 1000–1500 мм
Статьи по теме
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Зачем две паллеты, если деталь всё равно одна?
Пока обрабатывается деталь на первой паллете, оператор снимает готовую и закрепляет новую заготовку на второй. Станок не ждёт установки — меняет паллеты за 16–40 секунд и продолжает резание.
Какая точность у ГОЦ-2П?
Позиционирование по X, Y, Z — не хуже 0,018 мм, повторяемость — не хуже 0,01 мм, поворотная ось B — не хуже ±15″. У ГОЦ-2П 630 и 800 позиционирование — 0,01 мм.
Чем исполнения М отличаются от основных?
Размером паллеты и ходами: у ГОЦ-2П 630М паллета 630 × 700 мм, у 800М — 800 × 1000 мм, у 1000М — 1000 × 1000 мм. Смена паллет у них медленнее — 20–40 с, ускоренные перемещения — 20 м/мин.
Какая система ЧПУ?
В характеристиках серии марка не задана. Назовите систему, на которой работают ваши программисты, — согласуем её и укажем в КП.
Какая гарантия и обучение?
Условия гарантии — в коммерческом предложении. Когда и как обучим операторов, тоже пропишем в КП.
Посчитаем, какой ГОЦ-2П нужен под вашу программу
Пришлите чертёж детали, годовую программу и желаемое время цикла — подберём исполнение и пришлём КП с ценой и сроком поставки.
