Горизонтальный обрабатывающий центр с выдвижной борштангой ГОЦ-Б — борштанга Ø110 мм, стол до 1500 × 1500 мм
Корпуса и станины с расточкой на вылете: борштанга Ø110 мм, ход 500 мм, стол 1000–1500 мм
- Стол1000–1500 мм
- От оси шпинделя до стола60–1560 мм
- Борштанга (ось W)110–500
- Масса станка28–34 т

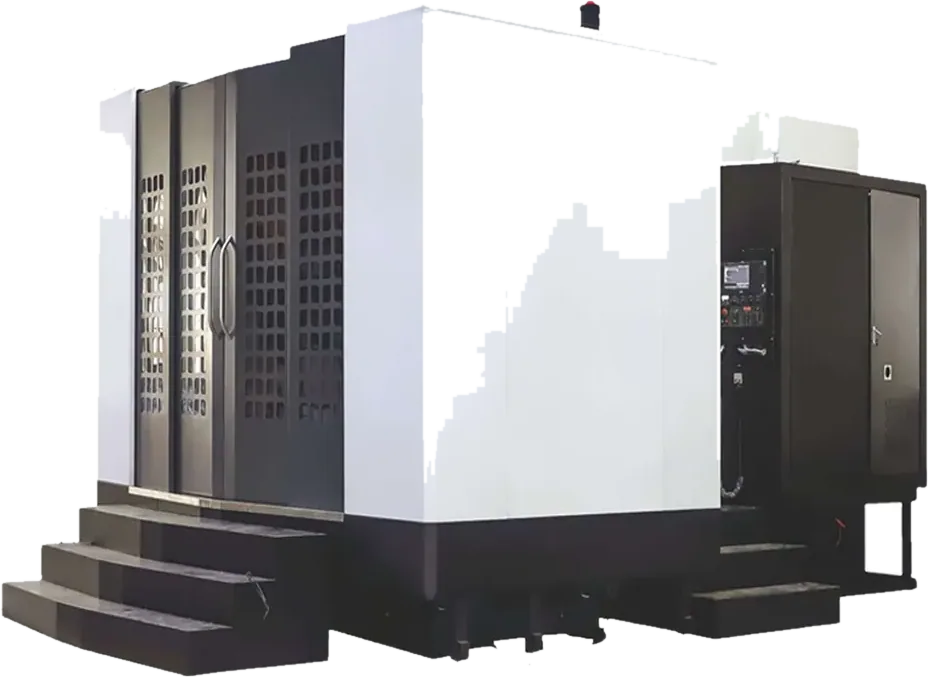

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Стол, мм | От оси шпинделя до стола, мм | Борштанга (ось W) | Масса станка, т | Чем отличается | Действие |
|---|---|---|---|---|---|---|
| 1000 × 1000 | 160–1560 | Ø110 мм, ход 500 мм | 28 | младшее исполнение | ||
| 1250 × 1250 | 160–1560 | Ø110 мм, ход 500 мм | 30 | стол больше при тех же габаритах станка | ||
| 1500 × 1500 | 60–1460 | Ø110 мм, ход 500 мм | 34 | ход X 2500 мм, Z 2000 мм | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает
Соосные отверстия в дальней стенке корпуса обычный горизонтальный центр достаёт только длинной оправкой или с переустановкой детали — и то и другое бьёт по точности. В горизонтальном обрабатывающем центре ГОЦ-Б к поворотному столу с ЧПУ добавлена ось W: из шпинделя выдвигается борштанга Ø110 мм с ходом 500 мм. Фрезерование, расточка, сверление и резьба идут за один установ, а шпиндель держит 770 Н·м длительно и 910 Н·м в 30-минутном режиме.
Расточка соосных отверстий в стенках корпусов выдвижением борштанги — без переустановки детали.
Средние корпуса, небольшие станины, колонны и другие многогранные детали — за один установ.
Корпуса клапанов и задвижек в арматуростроении.
Детали нефтепромыслового оборудования, строительно-дорожной техники, автомобилей и сварочного оборудования.
Почему выбирают ГОЦ-Б
Вылет без длинной оправки
Ось W работает в дополнение к осям X, Y, Z и поворотному столу: инструмент доходит до дальней стенки, деталь остаётся на своей базе.
Момент для больших отверстий
Шпиндель 22/26 кВт с двухступенчатым приводом: до 800 об/мин — понижающая передача 1:5,5 и 770/910 Н·м, выше — прямая, до 3500 об/мин.
Запас жёсткости на тяжёлых проходах
Линейные направляющие большого пролёта и масса станка 28–34 т держат нагрузку при расточке на вылете.
Крупный корпус — за один установ
Стол 1000 × 1000, 1250 × 1250 или 1500 × 1500 мм и магазин на 30 инструментов с манипулятором: смена за 7,5 с, оправки BT50, инструмент Ø до 200 мм при свободных соседних гнёздах.
Кому подойдёт
Арматурным заводам
задвижки и клапаны с соосными отверстиями в нескольких стенках корпуса.
Производителям нефтепромыслового и строительно-дорожного оборудования
корпусные детали с точными отверстиями.
Машиностроительным заводам
небольшие станины и колонны: горизонтально-фрезерный обрабатывающий центр закрывает и фрезерование, и расточку.
Кому лучше другая модель
Вылет не нужен — обычный ГОЦ; детали крупнее стола 1500 × 1500 мм — напольные горизонтально-расточные ГРС-Н.
Как выбрать исполнение
- Стол — по габариту детали: 1000 × 1000 мм (ГОЦ-Б 1000), 1250 × 1250 мм (1250), 1500 × 1500 мм (1500).
- Длинная деталь — ГОЦ-Б 1500: ход X — 2500 мм, Z — 2000 мм.
- Высота детали — по расстоянию от оси шпинделя до стола (в таблице).
- Участок: 7400 × 5900 × 3820 мм у ГОЦ-Б 1000 и 1250, 8200 × 6900 × 5000 мм у ГОЦ-Б 1500.
- Масса детали и система ЧПУ в характеристиках серии однозначно не заданы — подтвердим под вашу деталь в КП.
Как проходит работа
- От вас — чертёж корпуса: расположение и диаметры отверстий, допуски, масса заготовки.
- Проверяем, хватает ли вылета и ходов, подбираем исполнение и опции.
- Готовим КП: комплектация, цена, срок поставки.
- Поставляем ГОЦ-Б; ввод в эксплуатацию и обучение идут по условиям, которые согласуем в КП.
- На вопросы технолога в работе отвечает инженер в мессенджере.
Похожие модели
Другие станки раздела «Обрабатывающий центр с ЧПУ: вертикальные и горизонтальные станки для цеха».
Статьи по теме
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Чем ГОЦ-Б отличается от обычного горизонтального центра ГОЦ?
Осью W, заложенной в конструкцию: борштанга Ø110 мм выдвигается на 500 мм. Шпиндель с двухступенчатым приводом даёт до 910 Н·м на низких оборотах. У ГОЦ 1000 и крупнее выдвижная борштанга бывает только опцией.
Какой массы деталь можно поставить на стол?
Пришлите массу и габарит заготовки — допустимую нагрузку для выбранного исполнения и варианта стола подтвердим в КП.
Какая система ЧПУ?
Марка системы в характеристиках серии не задана. Согласуем её при подборе — под опыт ваших программистов — и укажем в КП.
Сколько места нужно под станок?
Габариты — 7400 × 5900 × 3820 мм у ГОЦ-Б 1000 и 1250 и 8200 × 6900 × 5000 мм у ГОЦ-Б 1500, масса — 28–34 т. Нужна также линия сжатого воздуха 0,6–0,8 МПа.
Гарантия и обучение — на каких условиях?
Условия гарантии — в коммерческом предложении. Операторов обучим; формат и сроки — отдельным пунктом КП.
Проверим, хватит ли вылета для вашего корпуса
Пришлите чертёж или эскиз с расположением отверстий, массу и габарит детали — подберём исполнение ГОЦ-Б и пришлём КП с ценой и сроком поставки.
