Горизонтальный обрабатывающий центр с ЧПУ ГОЦ — стол от 500 × 500 до 1500 × 1500 мм
Многогранные корпуса за один установ: поворотный стол с ЧПУ 500×500–1500×1500 мм, нагрузка до 8000 кг
- Стол500–1500 мм

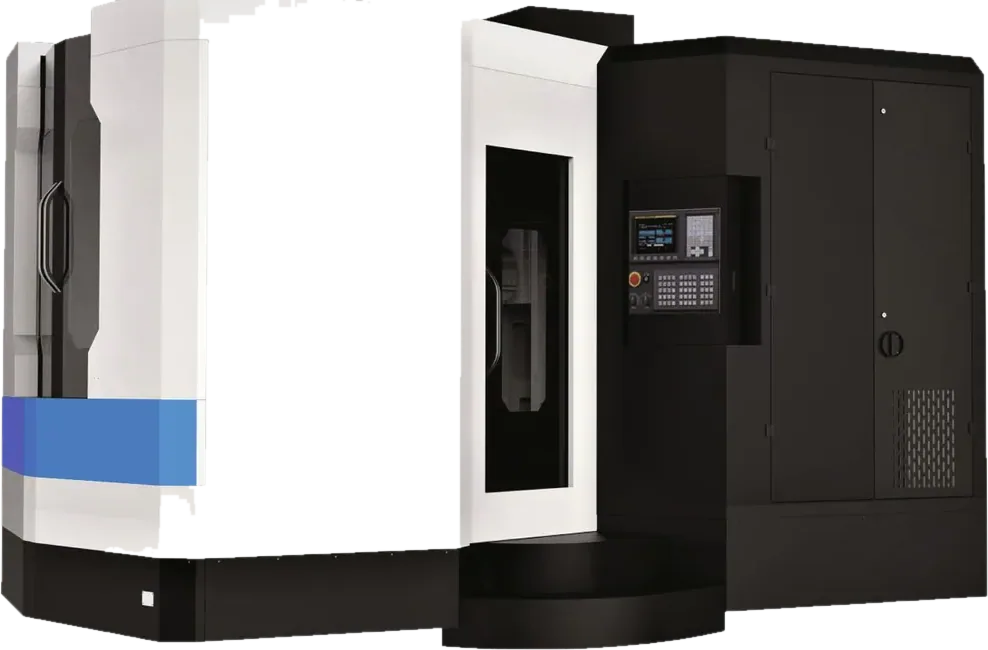

Фото одного из исполнений; комплектация — по КП
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Стол, мм | Ходы X / Y / Z, мм | Шпиндель, кВт | Чем отличается | Действие |
|---|---|---|---|---|---|
| 500 × 600 | 800 / 600 / 600 | 11/15 | направляющие скольжения, момент 143 Н·м | ||
| 630 × 630 | 1000 / 800 / 900 | 15/18,5 | скольжение, стол до 2000 кг | ||
| 800 × 800 | 1200 / 900 / 900 | 18,5/22 | скольжение, стол до 3000 кг, момент 307 Н·м | ||
| 500 × 500 | 800 / 600 / 600 | 11/15 | роликовые направляющие, деталь Ø до 1100 мм | ||
| 500 × 600 | 800 / 620 / 600 | 11/15 | стол больше, до 600 кг | ||
| 630 × 630 | 1000 / 800 / 900 | 15/18,5 | деталь Ø до 1300 мм | ||
| 630 × 700 | 1050 / 750 / 900 | 15/18,5 | стол 630 × 700 мм, до 1500 кг | ||
| 800 × 800 | 1200 / 900 / 900 | 15/18,5 | деталь Ø до 1450 мм | ||
| 1000 × 1000 | — | — | ходы и мощность уточним в КП | ||
| 1000 × 1000 | 1600 / 1000 / 1000 | 15/18,5 | деталь Ø до 1750 мм, ускоренные 18 м/мин | ||
| 1250 × 1250 | 1800 / 1400 / 1400 | 22/26 | деталь Ø до 2100 мм, высотой до 1500 мм | ||
| 1500 × 1500 | 2500 / 1500 / 2000 | 22/26 | стол до 8000 кг | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||||
Прочерк — значение уточним в КП.
Какие задачи решает
Корпус, который обрабатывают с четырёх сторон, на вертикальном станке переустанавливают и выверяют заново для каждой стороны. Горизонтальный обрабатывающий центр ГОЦ поворачивает деталь столом с ЧПУ и ведёт черновую и чистовую обработку за один установ. В серии 12 исполнений: столы от 500 × 500 до 1500 × 1500 мм, направляющие скольжения или роликовые.
Корпуса и коробки: плоскости, отверстия и резьбы с разных сторон.
Корпуса клапанов и задвижек; станины и колонны станков.
Детали строительной и нефтепромысловой техники, автомобилей, сварочного оборудования.
Расточка выдвижной борштангой Ø110 или Ø130 мм — опция для ГОЦ 1000 и крупнее.
Почему выбирают ГОЦ
Четыре стороны — одна база
Поворотный стол с ЧПУ подводит деталь к шпинделю нужной стороной (у исполнений на роликовых направляющих — с шагом 1°, по заказу — 0,001°). Деталь не снимают, отверстия с разных сторон обрабатываются от одной базы.
Отверстия не уводит под нагрузкой
Колонна рамной конструкции; у исполнений Ж она двухстенная коробчатая, а ось шпинделя лежит в плоскости её направляющих — деформации шпиндельной системы малы.
Направляющие под технологию
ГОЦ 500Ж, 630Ж, 800Ж — направляющие скольжения большого пролёта и момент шпинделя до 307 Н·м для тяжёлого резания. Остальные — тяжелонагруженные роликовые направляющие и быстрый отклик.
Тяжёлая фреза — без ручной смены
Магазин принимает инструмент массой до 25 кг на оправках BT50; шпиндель — до 6000 об/мин, от 11/15 до 22/26 кВт.
Комплект для работы
У исполнений на роликовых направляющих — магазин на 24 инструмента с манипулятором, автосмазка, транспортёры стружки, полное ограждение, фундаментные болты. По заказу — магазин на 32 или 40 инструментов, СОЖ через шпиндель.
Кому подойдёт
Производителям трубопроводной арматуры
корпуса клапанов и задвижек, где отверстия идут с разных сторон.
Машиностроительным и станкостроительным заводам
станины, колонны, корпуса; большие обрабатывающие центры ГОЦ 1500 держат на столе до 8000 кг.
Производителям строительной и нефтепромысловой техники
многогранные детали партиями.
Кому лучше другая модель
Расточка с вылетом — ГОЦ-Б; большие партии и простой на установке — ГОЦ-2П; деталь с одной стороны — вертикальный ВОЦ.
Как выбрать исполнение
- Деталь: стол — от 500 × 500 до 1500 × 1500 мм, диаметр вращения детали — от 1100 мм (ГОЦ 500, 500Ж) до 2100 мм (ГОЦ 1250).
- Технология. Силовое черновое резание — исполнения Ж; скорость — ГОЦ 500–800 на роликовых направляющих: ускоренные 24 м/мин по X и Z, подачи до 8000 мм/мин.
- Буква М — другой стол и ходы: ГОЦ 500М — стол 500 × 600 мм, 630М — 630 × 700 мм, 1000М — ходы 1600 / 1000 / 1000 мм.
- Система ЧПУ в характеристиках серии не закреплена — согласуем её при подборе.
Как проходит работа
- Нужны чертёж и программа выпуска: число сторон, габарит, масса, допуски на отверстия.
- Подбираем исполнение, направляющие, магазин и опции.
- Высылаем КП с ценой, сроком поставки и габаритами станка.
- Поставка; ввод в эксплуатацию и обучение операторов — по условиям КП.
- После запуска инженер консультирует в мессенджере.
Похожие модели
Другие станки раздела «Обрабатывающий центр с ЧПУ: вертикальные и горизонтальные станки для цеха».
Статьи по теме
Промышленные станки
Обрабатывающий центр: что это, виды, устройство и как выбратьЧем обрабатывающий центр отличается от станка с ЧПУ, какие бывают типы и как выбрать центр под корпусную детальСтатья · 9 мин чтения
Промышленные станки
Круглошлифовальный станок: устройство, виды и как выбратьУстройство круглошлифовального станка, виды шлифования, точность и порядок выбора станка под вал или отверстиеСтатья · 8 мин чтения
Промышленные станки
Устройство токарного станка с ЧПУ: узлы, типы, точность и как выбратьИз чего состоит токарный станок с ЧПУ, какие бывают типы, от чего зависит точность и как выбрать станок под детальСтатья · 8 мин чтения
Вопросы и ответы
Чем исполнения Ж отличаются от остальных?
Направляющими. У ГОЦ 500Ж, 630Ж и 800Ж — коробчатые направляющие скольжения: выше жёсткость и несущая способность, это выбор для тяжёлого резания, но ускоренные перемещения — 15 м/мин. У ГОЦ 500–800 на роликовых направляющих — до 24 м/мин и рабочие подачи до 8000 мм/мин.
Какая система ЧПУ стоит на горизонтальном обрабатывающем центре?
Марка системы в характеристиках серии не закреплена. Скажите, на какой системе работают ваши программисты, — согласуем её при подборе и укажем в КП.
Можно ли расточить отверстие с большим вылетом?
Для ГОЦ 1000 и крупнее есть опция выдвижной борштанги: Ø110 мм с ходом 500 мм или Ø130 мм с ходом 600 мм. Если такая расточка — основная работа, посмотрите ГОЦ-Б, где борштанга заложена в конструкцию.
Какой массы деталь можно поставить на стол?
До 600 кг у ГОЦ 500М, до 1500 кг у ГОЦ 630М, до 2000 и 3000 кг у ГОЦ 630Ж и 800Ж, до 8000 кг у ГОЦ 1500. Для остальных исполнений допустимую массу с учётом варианта стола подтвердим в КП.
Какая гарантия и как обучают персонал?
Условия гарантии — в коммерческом предложении. Обучение операторов и сроки ввода станка в работу согласуем и зафиксируем в КП.
Подберём горизонтальный центр под ваш корпус
Пришлите чертёж или фото детали, её габарит и массу, число обрабатываемых сторон — подберём исполнение и опции и пришлём КП с ценой и сроком поставки.
