Оснастка для шлифования и притирки задвижек и клапанов
Диски для твёрдых сёдел, адаптер под сверлильный станок, инклинометр, зеркала, очистка клапанов и шпилек
1 / 6
Для чего нужен
Притирочный станок уже есть, но твёрдые наплавки он берёт медленно, а в цехе сёдла приходится выставлять вручную. Оснастка для притирки задвижек и клапанов закрывает эти задачи без покупки нового станка.
Шлифовать твёрдые сёдла от 35 HRC.
Притирать сёдла в цехе на сверлильном станке.
Измерять наклон сёдел в корпусе задвижки.
Очищать и осматривать арматуру.
Особенности
Планетарные диски с высокоскоростными шпинделями, DN 125–400 и 175–600: твёрдые наплавки снимаются быстро. Для нового станка или дооснащения.
Адаптер и наклонные столы 0–12°
ваш вертикально- или радиально-сверлильный станок работает как стационарный притирочный.
Цифровой инклинометр
±45°, линейность 3′, повторяемость 20″ — станок выставляют по реальному углу седла.
Очистка и осмотр

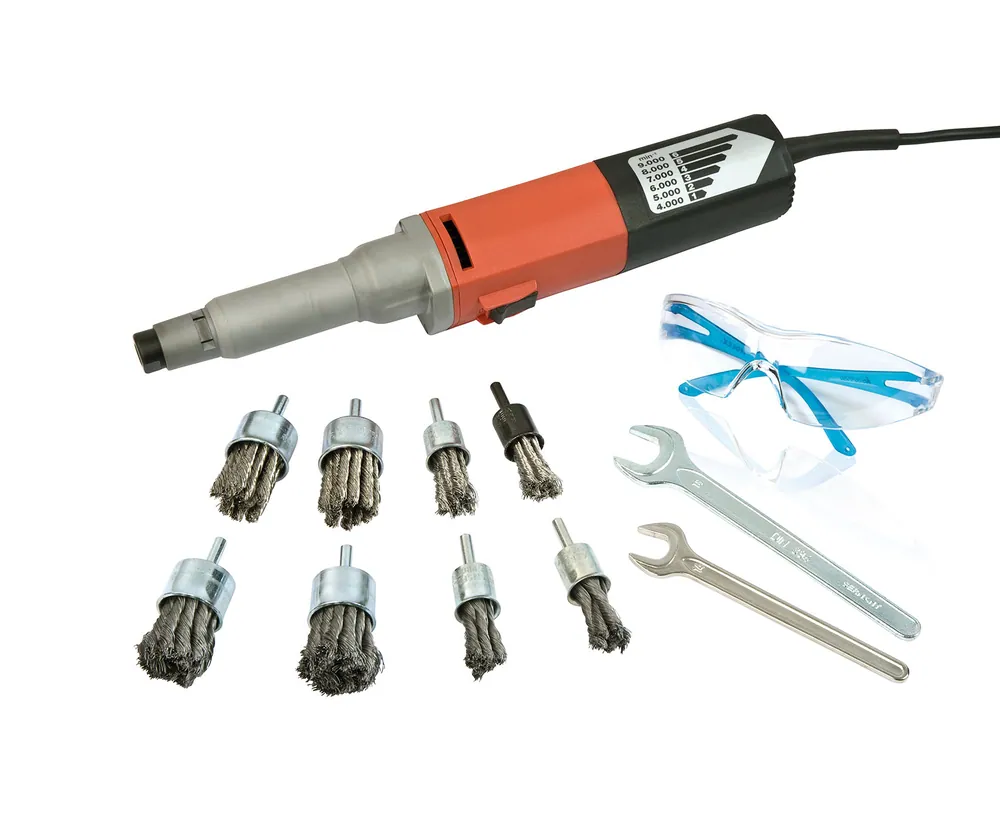

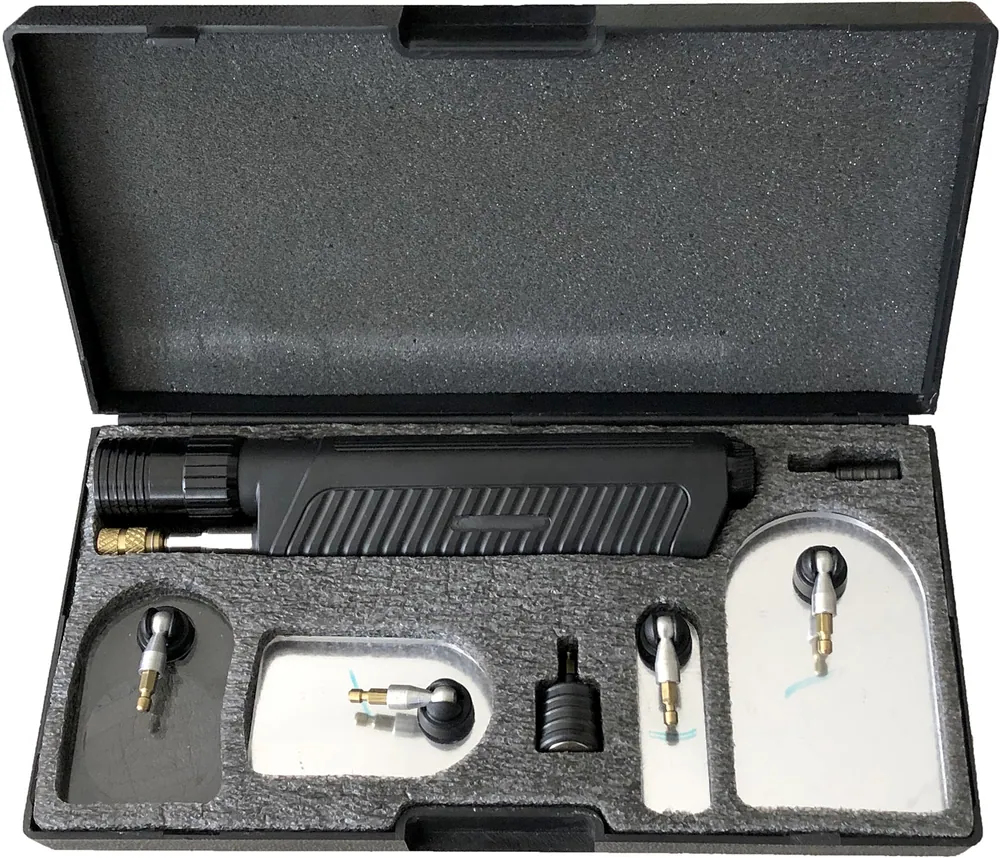

щётки снимают ржавчину, окалину и набивку (230 В или 6–7 бар), машина чистит резьбу шпилек Ø 10–80 мм, зеркала с магнитом и подсветкой выручают в глубоком корпусе.
С чем совместим
- Инклинометр — задвижки под ШПС 65, 150, 350, 700, 1200 и ШВС; зеркала и очистка — любые станки, включая ШПС-П и ШПС-К.
- Адаптер и столы — все исполнения ШПС-П и ШПС 1200.
- Диски для твёрдых сёдел — штатные у ШВС; дооснащение вашего станка проверим по модели.
Похожие модели
Другие станки раздела «Шлифовально-притирочные станки для арматуры».
ШПС 65
DN 20–65Для задвижек и обратных клапанов DN 20–65: расстояние между сёдлами от 15 мм, электро- или пневмопривод
ШПС 150
DN 32–150Задвижки DN 32–150 на месте: глубина до 600 мм, привод от сети, сжатого воздуха или аккумулятора
ШПС 350
DN 50–350Притирка задвижек и обратных клапанов DN 50–350 на месте: глубина 600 мм, один оператор, 230 В
ШПС 700
DN 250–700Притирка крупных задвижек DN 250–700 без демонтажа: глубина погружения 1000 мм, один оператор
Статьи по теме
Ремонт арматуры: притирка и испытания
Виды ремонта запорной арматуры: типовые дефекты, периодичность и оборудованиеТекущий, средний и капитальный ремонт арматуры: что входит, какой дефект чем устраняют и как часто ремонтироватьСтатья · 10 мин чтения
Ремонт арматуры: притирка и испытания
Ремонт предохранительного клапана (СППК): периодичность, ревизия и притиркаКак часто ревизовать СППК, что проверить при разборке и когда седло притирают, а когда протачиваютСтатья · 10 мин чтения
Ремонт арматуры: притирка и испытания
Притирка деталей: что это, чем отличается от доводки, способы и абразивыПритирка и доводка уплотнительных поверхностей: способы, абразивы, контроль качества и выбор станкаСтатья · 8 мин чтения
Вопросы и ответы
Можно ли дооснастить уже купленный станок дисками для твёрдых сёдел?
Диски поставляются и как комплект дооснащения. Напишите модель станка и DN задвижек — проверим совместимость.
Зачем инклинометр при притирке задвижек?
Он показывает угол наклона седла в корпусе. Станок выставляете по реальному углу, и седло притирается равномерно, без перекоса.
Что нужно для работы с адаптером?
Ваш вертикально- или радиально-сверлильный станок. Адаптер переносит на него инструмент притирочного станка, наклонный стол выравнивает корпус или клин.
Подберём оснастку под ваш станок
Напишите, каким станком работаете и какие задвижки и клапаны ремонтируете, — подберём оснастку и пришлём КП с ценой и сроком поставки.
