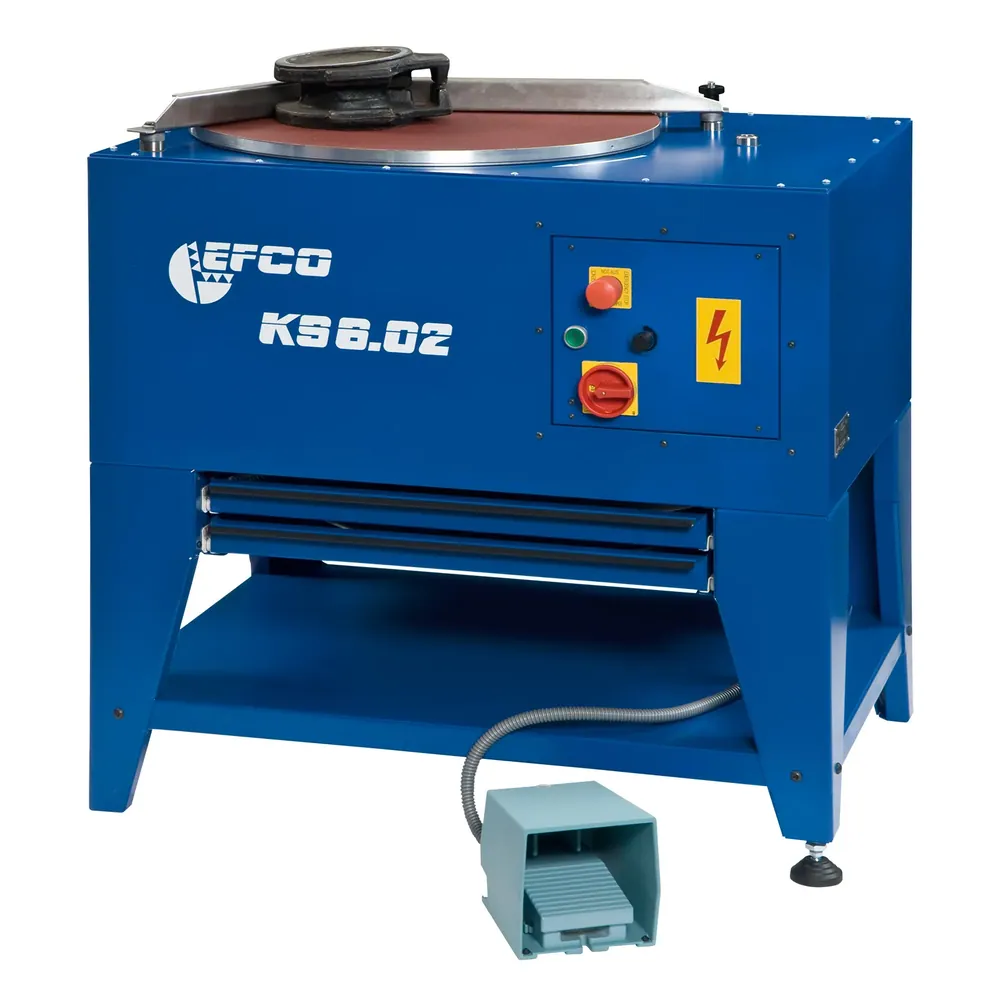

Шлифовальный стол для деталей арматуры СШ — плоская шлифовка клиньев и тарелок клапанов
Плоская шлифовка клиньев, тарелок клапанов и пластин: круг 600 или 1000 мм, детали до 200 кг
1 / 2
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Диаметр круга | Макс. масса детали | Питание | Особенности | Действие |
|---|---|---|---|---|---|
| 600 мм | 50 кг | 230 В | ящик для абразива | ||
| 1000 мм | 200 кг | 380–480 В | — | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||||
Какие задачи решает
Клин задвижки или тарелку клапана с износом уплотнительной поверхности не нужно отправлять на плоскошлифовальный станок в механический цех и ждать очереди. Шлифовальный стол для деталей арматуры СШ выравнивает такие поверхности прямо на месте ремонта: деталь кладут на вращающийся круг со шлифовальной бумагой и ведут по упору. Стол работает и в мастерской, и на строительной площадке и принимает детали массой до 50 или 200 кг.
- Плоская шлифовка уплотнительных поверхностей клиньев задвижек.
- Шлифовка тарелок клапанов.
- Выравнивание дисков, пластин и других деталей машин с уплотнительными и опорными поверхностями.
- Быстрая доработка плоских поверхностей при ремонте задвижек и клапанов в ППР.
- Работа с деталями массой до 200 кг на круге Ø 1000 мм.
Почему выбирают СШ
Без очереди в механический цех
Стол ставится рядом с местом разборки арматуры — деталь шлифуют сразу, не теряя время на перевозку.
Безопасная работа
Деталь ведут по упорному кронштейну, круг включают ножным выключателем — обе руки остаются на детали. Электронный плавный пуск снимает рывок при старте.
Быстрая смена абразива
На алюминиевый круг клеят самоклеящиеся диски из шлифовальной бумаги, а для частой смены зернистости есть исполнение с быстросменными дисками. У СШ 6 запас дисков лежит во встроенном ящике — рядом с кругом.
Исполнение под ваши детали
СШ 6 — для деталей до 50 кг на круге 600 мм, СШ 10 — до 200 кг на круге 1000 мм. Абразив подберём и поставим, а для доводки и проверки собранной арматуры предложим притирочный станок ПСП и стенд. Условия гарантии — в коммерческом предложении.
Кому подойдёт
Ремонтным службам предприятий
ревизия и ремонт задвижек и клапанов в ППР.
Выездным сервисным бригадам
ремонт арматуры на месте: плоская шлифовка деталей на площадке заказчика.
Ремонтным мастерским
доработка клиньев, тарелок и пластин без плоскошлифовального станка.
Кому лучше другая модель
СШ даёт плоскостность, достаточную для ремонта. Если нужен больший запас по точности, деталь доводят на плоскопритирочном станке ПСП. Сёдла в корпусе арматуры обрабатывают станками линейки ШПС.
Как проходит работа
- Ставите стол на твёрдое ровное основание и выставляете по уровню регулируемыми опорами.
- Проверяете осевое биение круга индикатором на магнитной стойке и настраиваете упорный кронштейн.
- Наклеиваете шлифовальный диск нужной зернистости.
- Кладёте деталь плашмя, упираете в кронштейн и включаете круг ножным выключателем.
- Через несколько проходов проверяете поверхность поверочной линейкой и щупом, при необходимости — индикатором.
Похожие модели
Другие станки раздела «Шлифовально-притирочные станки для арматуры».
ШПС 65
DN 20–65Для задвижек и обратных клапанов DN 20–65: расстояние между сёдлами от 15 мм, электро- или пневмопривод
ШПС 150
DN 32–150Задвижки DN 32–150 на месте: глубина до 600 мм, привод от сети, сжатого воздуха или аккумулятора
ШПС 350
DN 50–350Притирка задвижек и обратных клапанов DN 50–350 на месте: глубина 600 мм, один оператор, 230 В
ШПС 700
DN 250–700Притирка крупных задвижек DN 250–700 без демонтажа: глубина погружения 1000 мм, один оператор
Статьи по теме
Ремонт арматуры: притирка и испытания
Виды ремонта запорной арматуры: типовые дефекты, периодичность и оборудованиеТекущий, средний и капитальный ремонт арматуры: что входит, какой дефект чем устраняют и как часто ремонтироватьСтатья · 10 мин чтения
Ремонт арматуры: притирка и испытания
Ремонт предохранительного клапана (СППК): периодичность, ревизия и притиркаКак часто ревизовать СППК, что проверить при разборке и когда седло притирают, а когда протачиваютСтатья · 10 мин чтения
Ремонт арматуры: притирка и испытания
Притирка деталей: что это, чем отличается от доводки, способы и абразивыПритирка и доводка уплотнительных поверхностей: способы, абразивы, контроль качества и выбор станкаСтатья · 8 мин чтения
Вопросы и ответы
Какую плоскостность даёт стол?
Её вы контролируете сами — поверочной линейкой и щупом. Если поверхность прилегает к линейке без зазора, плоскостности обычно достаточно для ремонта. Для более точной доводки — плоскопритирочный станок ПСП.
Можно ли работать на площадке, а не в цехе?
Да, стол рассчитан и на мастерскую, и на строительную площадку. Нужны ровное основание и электропитание.
Какое питание нужно?
СШ 6 — 230 В, СШ 10 — 380–480 В.
Какие абразивы нужны?
Самоклеящиеся диски из шлифовальной бумаги под размер круга. Поставляем их вместе со столом и отдельно.
Подберём шлифовальный стол под ваши детали
Пришлите перечень деталей с размерами и массой или их фото — предложим исполнение и абразивы и пришлём КП с ценой и сроком поставки.
