Шлифовально-притирочный станок для задвижек ШПС 1200 — DN 500–1200
Магистральные задвижки DN 500–1200 (спец. до DN 2000) на месте: глубина погружения до 2200 мм
1 / 3
Исполнения
| Исполнение | DN, стандарт | DN, специальное исполнение | Глубина погружения, мм | Мин. расстояние между уплотнительными поверхностями, мм | Привод | Действие |
|---|---|---|---|---|---|---|
| 500–1200 | до 2000 | 1200 (спец. до 2200) | 102 | электрический 230 В, 50 Гц или пневматический 6–7 бар | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает
Если задвижку DN 1000 вырезать из магистрали ради ремонта сёдел, участок встанет, а после ремонта придётся варить и контролировать новые стыки. Шлифовально-притирочный станок ШПС 1200 восстанавливает сёдла прямо в корпусе, и трубопровод остаётся целым. Диапазон — DN 500–1200, в специальном исполнении — до DN 2000 и глубины погружения 2200 мм.
- Восстановление сёдел клиновых и шиберных задвижек DN 500–1200 шлифовкой и притиркой.
- Ремонт задвижек DN 1200–2000 — в специальном исполнении станка.
- Восстановление уплотнительных поверхностей клиньев крупных задвижек.
- Ремонт сёдел обратных клапанов большого диаметра, в том числе с большим углом наклона — с адаптером.
- Обработка уплотнительных поверхностей фланцев.
- Обработка снятых корпусов и клиньев в цехе — с адаптером для сверлильного станка.
Почему выбирают ШПС 1200
Самый крупный диапазон линейки
До DN 2000 в специальном исполнении — магистральные задвижки не нужно вывозить.
Дотягивается до седла в высоком корпусе
Стандартная глубина погружения — 1200 мм, в специальном исполнении — до 2200 мм. Исполнение подбираем по вашим корпусам.
Пневмопривод, если сети нет
Кроме электропривода 230 В есть пневматический на 6–7 бар — станок работает от компрессора или магистрали сжатого воздуха на площадке.
И на объекте, и в мастерской
Через адаптер и наклонный стол инструмент ставят на ваш колонный или радиально-сверлильный станок — стационарный агрегат покупать не нужно.
Равномерная обработка широкого седла
С опциональным цифровым рычагом оператор задаёт усилие прижима один раз, а станок его точно повторяет.
Проверим до заказа, что станок встанет
По DN, глубине седла и зазору между сёдлами — от 102 мм — подберём исполнение; если чертежей нет, специалист при необходимости выедет на замер. Для испытаний после ремонта предложим горизонтальный стенд СИА-Г до DN 1000, персонал обучим. Условия гарантии — в коммерческом предложении.
Кому подойдёт
Магистральным нефте- и газопроводам
ремонт крупной запорной арматуры на месте установки.
Электростанциям, в том числе атомным, — задвижки большого диаметра восстанавливаются в плановый ремонт, без вырезки из трубопровода.
Судостроительным верфям, НПЗ и химическим заводам
крупная арматура, которую дорого снимать и перевозить.
Кому лучше другая модель
Если самая крупная задвижка — до DN 700, берите ШПС 700 на DN 250–700: это станок нашего производства с гарантией 12 месяцев. Задвижки DN 500–700 обрабатывают оба станка.
Как проходит работа
- Открываете задвижку: снимаете крышку и извлекаете клин. Корпус остаётся в линии.
- Закрепляете станок на корпусе — зажим подходит независимо от конструкции задвижки и её монтажного положения.
- Выставляете инструмент по седлу и задаёте глубину погружения.

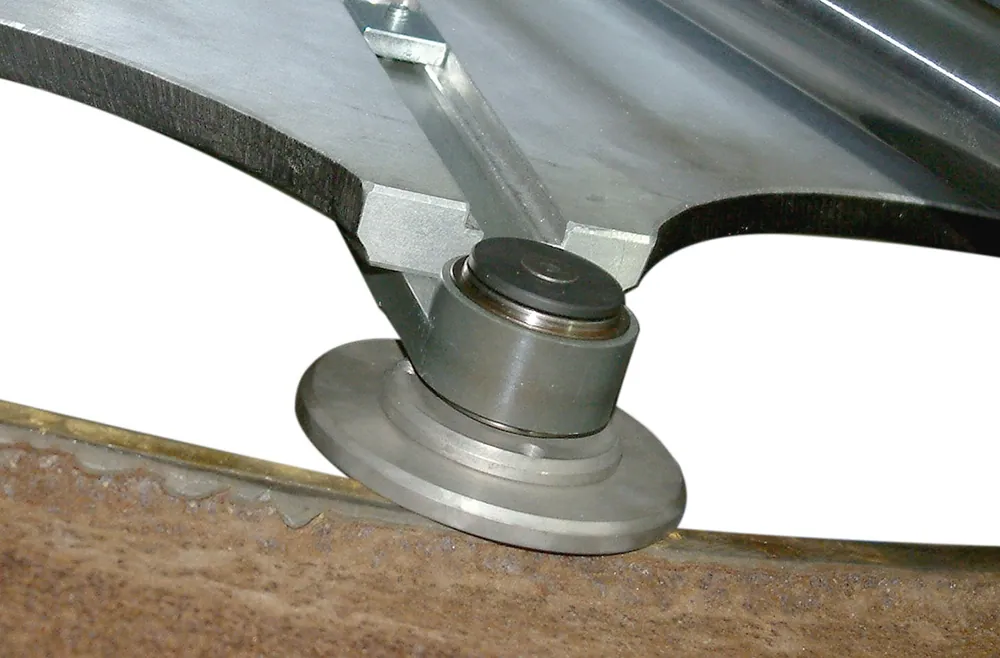

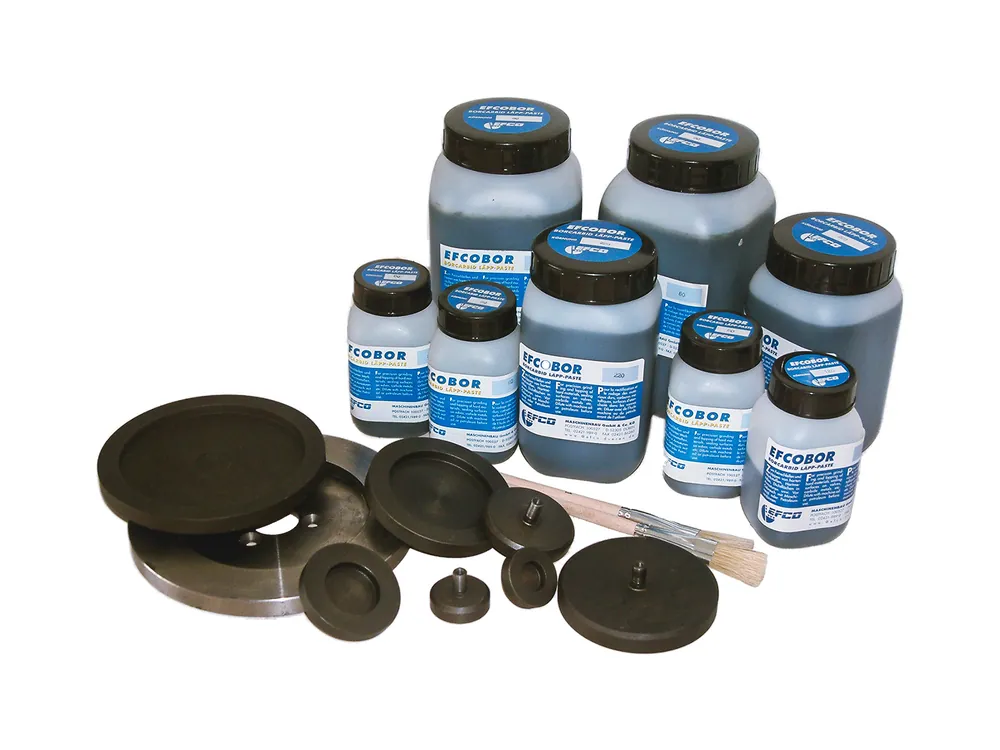

- Шлифуете уплотнительную поверхность, затем доводите притирочными дисками и пастой.
- Собираете задвижку и проводите испытание.
Похожие модели
Другие станки раздела «Шлифовально-притирочные станки для арматуры».
ШПС 65
DN 20–65Для задвижек и обратных клапанов DN 20–65: расстояние между сёдлами от 15 мм, электро- или пневмопривод
ШПС 150
DN 32–150Задвижки DN 32–150 на месте: глубина до 600 мм, привод от сети, сжатого воздуха или аккумулятора
ШПС 350
DN 50–350Притирка задвижек и обратных клапанов DN 50–350 на месте: глубина 600 мм, один оператор, 230 В
ШПС 700
DN 250–700Притирка крупных задвижек DN 250–700 без демонтажа: глубина погружения 1000 мм, один оператор
Статьи по теме
Ремонт арматуры: притирка и испытания
Виды ремонта запорной арматуры: типовые дефекты, периодичность и оборудованиеТекущий, средний и капитальный ремонт арматуры: что входит, какой дефект чем устраняют и как часто ремонтироватьСтатья · 10 мин чтения
Ремонт арматуры: притирка и испытания
Ремонт предохранительного клапана (СППК): периодичность, ревизия и притиркаКак часто ревизовать СППК, что проверить при разборке и когда седло притирают, а когда протачиваютСтатья · 10 мин чтения
Ремонт арматуры: притирка и испытания
Притирка деталей: что это, чем отличается от доводки, способы и абразивыПритирка и доводка уплотнительных поверхностей: способы, абразивы, контроль качества и выбор станкаСтатья · 8 мин чтения
Вопросы и ответы
Можно ли обработать задвижку DN 1400?
Да, в специальном исполнении станок работает до DN 2000. Укажите в заявке DN и глубину седла — подберём комплектацию.
Какое минимальное расстояние между сёдлами?
102 мм. Если корпус уже, а DN не больше 700, подойдёт ШПС 700: ему хватает 41 мм.
Что делать, если на объекте нет сети 230 В?
Заказать станок с пневмоприводом и работать от сжатого воздуха 6–7 бар. Аккумуляторного привода у этого станка нет.
Подходит ли станок для обратных клапанов большого диаметра?
Да. Для корпусов обратных клапанов с большим углом наклона седла есть адаптер — укажите тип клапана в заявке.
Можно ли использовать станок в цехе?
Да. Корпуса и клинья, уже снятые с линии, удобно обрабатывать на вашем сверлильном станке: инструмент ШПС 1200 ставится на него через адаптер.
Подберём исполнение под вашу арматуру
Пришлите перечень задвижек с DN и глубиной сёдел или чертёж корпуса и напишите, какой привод доступен на объекте, — пришлём КП с ценой и сроком поставки.
