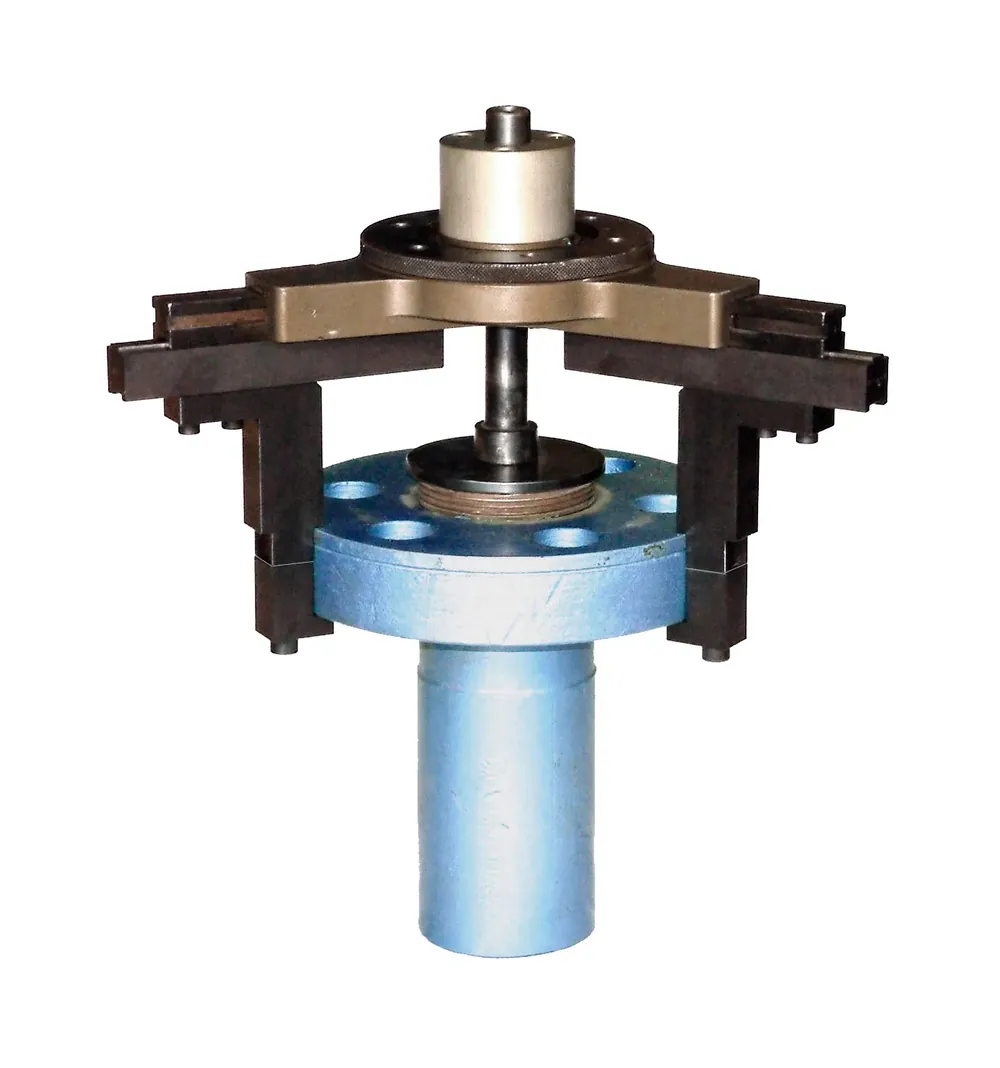

Шлифовальный станок для линзовых сёдел ШПС-Л — DN 6–200
Сёдла под линзовые уплотнения 140° на концах труб DN 6–200: на месте, от сети, воздуха или аккумулятора
1 / 2
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | DN | Угол уплотнения | Центрирование | Привод | Действие |
|---|---|---|---|---|---|
| 6–90 | 140° (2×70°) | направляющие или 3-кулачковый патрон | электрический 230 В, пневматический 6–7 бар, аккумуляторный 18 В | ||
| 6–200 | 140° (2×70°) | направляющие или 3-кулачковый патрон | электрический 230 В, пневматический 6–7 бар, аккумуляторный 18 В | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | |||||
Какие задачи решает
Течёт линзовое соединение трубопровода высокого давления, а вырезать участок и варить новый в разгар ремонта некогда. Шлифовальный станок для линзовых сёдел ШПС-Л восстанавливает седло под металлическую линзу прямо на конце трубы. Станок работает с трубами DN 6–200 и точно держит угол уплотнения 140°.
Шлифовка сёдел на концах труб под металлические линзовые уплотнения 140° по DIN 2696.
Ремонт линзовых соединений трубопроводов высокого давления DN 6–200.
Ремонт трубопроводной арматуры с линзовыми сёдлами — запорных и обратных клапанов — без демонтажа.
Ремонт линзовых соединений на электростанциях, НПЗ и химических производствах.
Почему выбирают ШПС-Л
Не нужно резать трубу
Седло восстанавливается на конце трубы, там, где стоит соединение. Нет сварки, контроля швов и повторного монтажа участка.
Седло точно под стандартную линзу
Инструмент выпускается под угол 140° (2×70°), поэтому угол уплотнения задан самим инструментом, а не рукой оператора.
Быстрое центрирование
Инструмент центрируется по трубе специальными направляющими или трёхкулачковым патроном — обработка идёт строго по оси.
Справляется со следами протечки
Мощный привод и регулируемое усилие прижима убирают риски и промывы с повреждённого седла.
Работает даже без сети и воздуха
Кроме электрического 230 В и пневматического на 6–7 бар есть аккумуляторный привод 18 В — для эстакад, где не протянуть кабель и шланг.
Шлифовка и проверка — из одного каталога
По перечню линзовых соединений подберём исполнение и шлифовальные материалы, а для отремонтированных клапанов — испытательный стенд. Персонал обучим. Условия гарантии — в коммерческом предложении.
Как выбрать исполнение
Исполнений два, и выбор зависит только от диаметра. Трубы до DN 90 — ШПС-Л 1. Если в парке есть соединения до DN 200, берите ШПС-Л 2: он закрывает весь диапазон DN 6–200.
Кому подойдёт
Химическим и нефтехимическим производствам
трубопроводы высокого давления с линзовыми соединениями.
НПЗ
ремонт линзовых соединений в плановый ремонт установки.
Электростанциям
ремонт арматуры на месте: соединения и клапаны высокого давления восстанавливаются в плановый ремонт.
Кому лучше другая модель
Конические сёдла клапанов — ШПС-К, плоские — ШПС-П, сёдла задвижек — линейка ШПС 65–1200.
Как проходит работа
- Разбираете линзовое соединение и снимаете линзу.
- Центрируете инструмент по трубе направляющими или трёхкулачковым патроном.
- Задаёте прижим и шлифуете седло под угол 140°.
- Проверяете поверхность седла и ставите линзу.
- Собираете соединение и проводите испытание.
Похожие модели
Другие станки раздела «Шлифовально-притирочные станки для арматуры».
ШПС 65
DN 20–65Для задвижек и обратных клапанов DN 20–65: расстояние между сёдлами от 15 мм, электро- или пневмопривод
ШПС 150
DN 32–150Задвижки DN 32–150 на месте: глубина до 600 мм, привод от сети, сжатого воздуха или аккумулятора
ШПС 350
DN 50–350Притирка задвижек и обратных клапанов DN 50–350 на месте: глубина 600 мм, один оператор, 230 В
ШПС 700
DN 250–700Притирка крупных задвижек DN 250–700 без демонтажа: глубина погружения 1000 мм, один оператор
Статьи по теме
Ремонт арматуры: притирка и испытания
Виды ремонта запорной арматуры: типовые дефекты, периодичность и оборудованиеТекущий, средний и капитальный ремонт арматуры: что входит, какой дефект чем устраняют и как часто ремонтироватьСтатья · 10 мин чтения
Ремонт арматуры: притирка и испытания
Ремонт предохранительного клапана (СППК): периодичность, ревизия и притиркаКак часто ревизовать СППК, что проверить при разборке и когда седло притирают, а когда протачиваютСтатья · 10 мин чтения
Ремонт арматуры: притирка и испытания
Притирка деталей: что это, чем отличается от доводки, способы и абразивыПритирка и доводка уплотнительных поверхностей: способы, абразивы, контроль качества и выбор станкаСтатья · 8 мин чтения
Вопросы и ответы
Под какой угол шлифует станок?
Под 140° (2×70°) — стандартный угол металлических линзовых уплотнений по DIN 2696.
Нужно ли снимать трубу или арматуру?
Нет. Станок работает на конце трубы или в корпусе клапана там, где они стоят.
Какой привод выбрать?
Если на объекте есть сеть — электрический 230 В. Есть сжатый воздух — пневматический на 6–7 бар. Нет ни того, ни другого — аккумуляторный 18 В: в комплект привода входят две батареи и быстрое зарядное устройство.
Чем отличаются ШПС-Л 1 и ШПС-Л 2?
Диапазоном: ШПС-Л 1 — DN 6–90, ШПС-Л 2 — DN 6–200.
Подберём исполнение под ваши соединения
Пришлите перечень соединений с DN и давлением или фото седла и напишите, где они стоят, — пришлём КП с ценой и сроком поставки.
