Шлифовально-притирочный станок для плоских сёдел ШПС-П — DN 8–1600
Плоские сёдла клапанов, тарелки и фланцы DN 8–1600: шесть исполнений, три вида привода
1 / 3
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | DN | Операции | Привод | Действие |
|---|---|---|---|---|
| 8–150 | шлифование | электрический 230 В, пневматический 6–7 бар, аккумуляторный 18 В | ||
| 8–150 | шлифование и притирка, реверс для притирки | электрический 230 В или пневматический 6–7 бар | ||
| 80–300 | шлифование | электрический 230 В или пневматический 6–7 бар | ||
| 80–300 | шлифование и притирка | электрический 230 В или пневматический 6–7 бар | ||
| 200–700 | шлифование и притирка | электрический 230 В или пневматический 6–7 бар | ||
| 500–1600 | шлифование и притирка | электрический 230 В или пневматический 6–7 бар | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||
Какие задачи решает
Пропускающий запорный или обратный клапан с плоским седлом можно восстановить, не снимая его с линии. Шлифовально-притирочный станок ШПС-П шлифует и притирает плоские уплотнительные поверхности прямо на установленной арматуре — сёдла, тарелки, фланцы. Шесть исполнений серии закрывают DN 8–1600.
- Шлифовка и притирка плоских сёдел запорных клапанов DN 8–1600.
- Ремонт плоских сёдел обратных клапанов.
- Восстановление уплотнительных поверхностей тарелок клапанов.
- Шлифовка и притирка уплотнительных поверхностей фланцев.
- Обработка в мастерской — на вашем сверлильном станке через адаптер и наклонный стол.
Почему выбирают ШПС-П
Клапан остаётся на месте

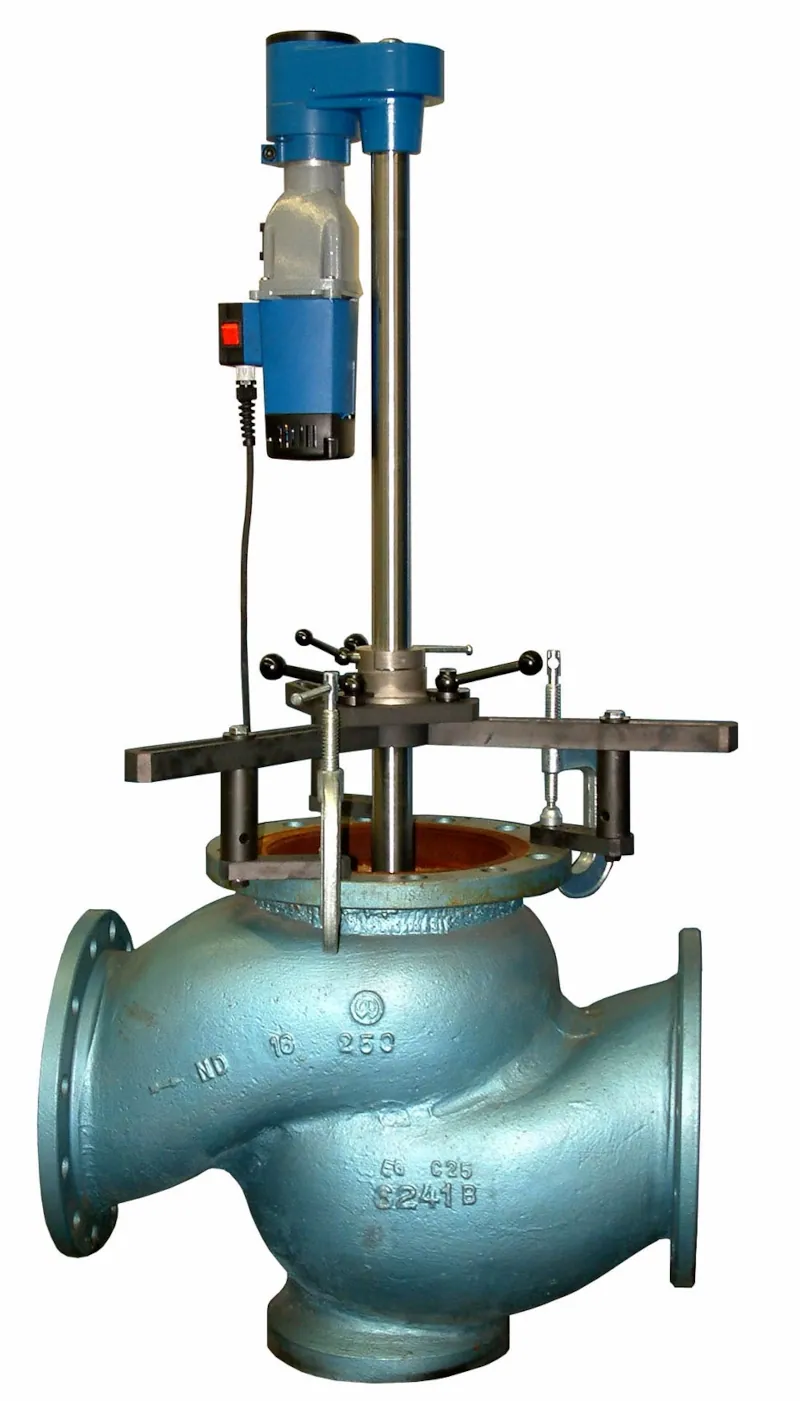

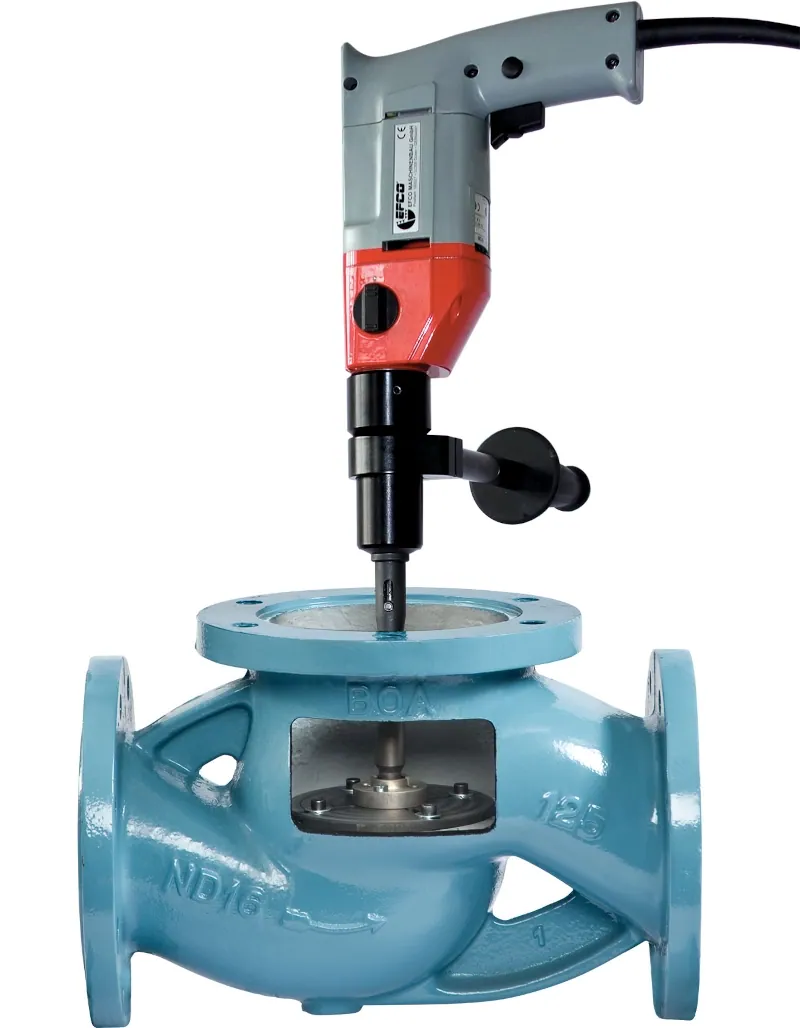

Станок работает прямо на установленной арматуре, крепится к корпусу и выравнивается по уплотнительной поверхности. Вырезать клапан и везти в цех не нужно.
Снимает ровно столько, сколько нужно
Даже компактные ручные исполнения развивают высокий крутящий момент, а усилие прижима к седлу настраивается: лёгкие риски убираете мягким режимом, глубокие — с большим прижимом, без лишнего съёма металла.
Притирка без рисок
У ШПС-П 1 есть встроенный реверс: при притирке вращение меняет направление, и на поверхности не остаются царапины.
Сеть, воздух или аккумулятор
Электрический привод 230 В, пневматический на 6–7 бар, а у ШПС-П S1 — ещё и аккумуляторный 18 В для работы без кабеля и шланга.
Ремонт и проверка клапана — у одного поставщика
Инструмент серии износостойкий, абразивы и пасты подберём по перечню ваших клапанов, а для испытания после притирки предложим вертикальный стенд из нашего каталога. Слесарей обучим; условия гарантии — в коммерческом предложении.
Как выбрать исполнение
Главный параметр — DN клапана. Для малых клапанов DN 8–150 — ШПС-П 1 или ШПС-П S1, для DN 80–300 — ШПС-П 15 или ШПС-П S15, для DN 200–700 — ШПС-П 2, для DN 500–1600 — ШПС-П 3. Исполнения 1, 15, 2 и 3 и шлифуют, и притирают. Если на объекте нет ни сети, ни сжатого воздуха, выбирайте ШПС-П S1 с аккумулятором.
Кому подойдёт
Электростанциям, в том числе атомным, — ремонт запорной и обратной арматуры с плоскими сёдлами в плановый ремонт.
НПЗ, химическим и сахарным заводам, бумажным фабрикам
ремонт арматуры на месте, своими силами.
Сервисным и инспекционным компаниям, производителям арматуры
одна серия на весь диапазон от малых клапанов до DN 1600.
Кому лучше другая модель
Конические сёдла — ШПС-К, линзовые — ШПС-Л, предохранительные клапаны — ШПК. Для клиновых задвижек — линейка ШПС 65–1200.
Как проходит работа
- Разбираете клапан: снимаете крышку со штоком и тарелкой. Корпус остаётся на трубопроводе.
- Крепите станок к корпусу — инструмент выравнивается по уплотнительной поверхности.
- Задаёте усилие прижима и шлифуете седло до удаления рисок и раковин.
- Притираете: у ШПС-П 1 включаете реверс, чтобы получить поверхность без царапин.
- Тарелку обрабатываете тем же станком, собираете клапан и испытываете на стенде.
Похожие модели
Другие станки раздела «Шлифовально-притирочные станки для арматуры».
ШПС 65
DN 20–65Для задвижек и обратных клапанов DN 20–65: расстояние между сёдлами от 15 мм, электро- или пневмопривод
ШПС 150
DN 32–150Задвижки DN 32–150 на месте: глубина до 600 мм, привод от сети, сжатого воздуха или аккумулятора
ШПС 350
DN 50–350Притирка задвижек и обратных клапанов DN 50–350 на месте: глубина 600 мм, один оператор, 230 В
ШПС 700
DN 250–700Притирка крупных задвижек DN 250–700 без демонтажа: глубина погружения 1000 мм, один оператор
Статьи по теме
Ремонт арматуры: притирка и испытания
Виды ремонта запорной арматуры: типовые дефекты, периодичность и оборудованиеТекущий, средний и капитальный ремонт арматуры: что входит, какой дефект чем устраняют и как часто ремонтироватьСтатья · 10 мин чтения
Ремонт арматуры: притирка и испытания
Ремонт предохранительного клапана (СППК): периодичность, ревизия и притиркаКак часто ревизовать СППК, что проверить при разборке и когда седло притирают, а когда протачиваютСтатья · 10 мин чтения
Ремонт арматуры: притирка и испытания
Притирка деталей: что это, чем отличается от доводки, способы и абразивыПритирка и доводка уплотнительных поверхностей: способы, абразивы, контроль качества и выбор станкаСтатья · 8 мин чтения
Вопросы и ответы
Чем ШПС-П 1 отличается от ШПС-П S1?
Диапазон у них одинаковый — DN 8–150. ШПС-П S1 — единственное исполнение серии с аккумуляторным приводом 18 В. У ШПС-П 1 есть встроенный реверс для притирки без царапин.
Нужен ли на объекте сжатый воздух?
Нет. Все исполнения выпускаются с электрическим приводом 230 В или пневматическим на 6–7 бар, ШПС-П S1 — ещё и с аккумуляторным.
Можно ли обрабатывать клапаны в мастерской?
Да. Снятый клапан обрабатывают тем же станком, а для потока клапанов в цехе инструмент ставят на ваш сверлильный станок через адаптер.
Подходит ли станок для обратных клапанов?
Да, если седло плоское. Для поворотных обратных клапанов с сильно наклонённым седлом подойдёт линейка ШПС с адаптером для обратных клапанов.
Какое исполнение взять для DN 80–150?
Этот диапазон закрывают и ШПС-П 1, и ШПС-П 15. Если основной парк мельче — берите ШПС-П 1, если крупнее, до DN 300, — ШПС-П 15.
Подберём исполнение под ваши клапаны
Пришлите перечень клапанов с DN или фото седла и напишите, какой привод доступен на объекте, — подберём исполнение и пришлём КП с ценой и сроком поставки.
