Линейно-расточной станок МРС-Л — расточка соосных отверстий Ø55–800 мм
Линейная расточка соосных отверстий Ø55–800 мм на месте: четыре исполнения, привод прямо на борштанге
1 / 6
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Диаметр расточки, мм | Ход подачи, мм | Частота вращения, об/мин | Привод | Торцевание, мм | Действие |
|---|---|---|---|---|---|---|
| 55–300 | 280 | 0–58 | электро, 1,25 кВт, 230 В | опция | ||
| 55–400 | 400 / 600 | 0–65 | электро, 1,8 кВт, 230 В | Ø80–380 (опция) | ||
| 65–600; 35–600 с доп. борштангой | 400 / 600 / 900 | 0–58 | электро, гидро или серво | Ø100–450, Ø100–650 | ||
| 95–800 | 600 / 1000 | 0–58 | серво 3 кВт или гидро 18,5 кВт | Ø220–800 | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает
Когда разбиты соосные отверстия в длинном узле — шарниры крана, опоры вала, корпус насоса, — демонтаж и вывоз в цех растягивают ремонт на недели. Переносной линейно-расточной станок МРС-Л растачивает такие отверстия на месте, по одной оси через все опоры: от Ø55 мм у компактного МРС-Л 50 до Ø800 мм у МРС-Л 90. Привод крепится прямо на борштангу, поэтому станок работает и в тесных узлах.

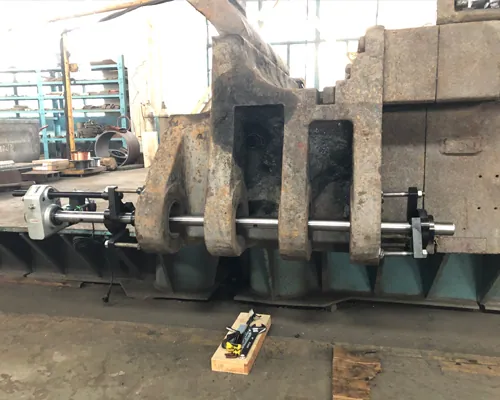

- Расточка шарнирных и пальцевых отверстий строительной и подъёмной техники: экскаваторов, погрузчиков, кранов, прессов.
- Восстановление соосных отверстий в корпусах насосов и арматуры, внутренних поверхностей труб.
- Расточка отверстий соединительных полумуфт турбин.

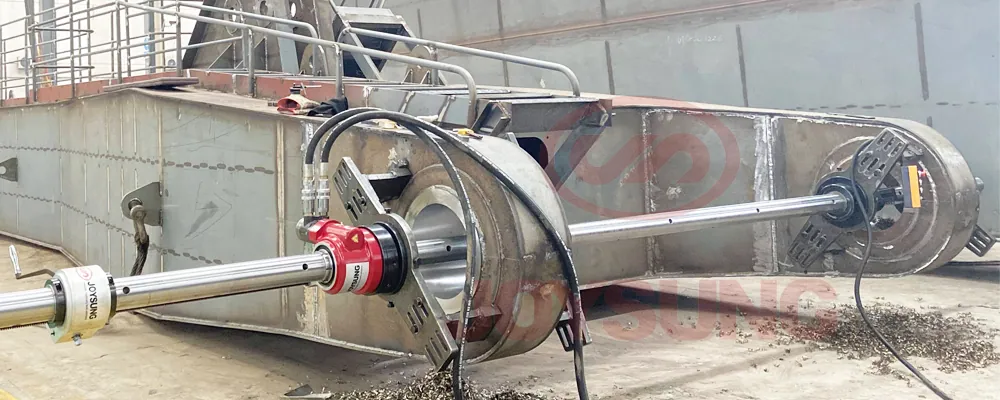

- Расточка в крупных металлоконструкциях — стрелах кранов, поворотных платформах — с борштангой длиной до 8 м (МРС-Л 90).

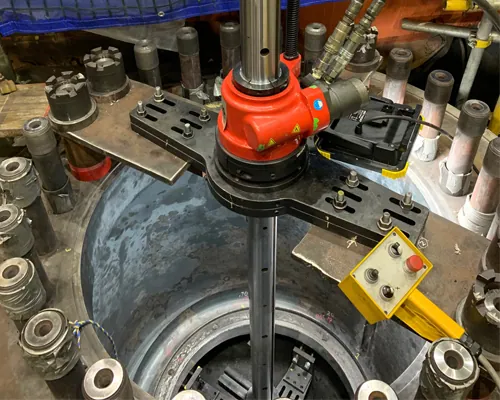

- Подрезка торцов труб и фланцев торцевым приспособлением.
Почему выбирают МРС-Л
Работает там, где тесно
Привод вращения и блок подачи крепятся в любом месте борштанги. У МРС-Л 50 они объединены в узел массой 9,5 кг, у МРС-Л 60 блоки весят 8 и 9,5 кг.
Бесступенчатая подача с реверсом
Подача 0–0,5 мм/об регулируется плавно, направление меняется переключением: черновые и чистовые проходы — без перестановки станка.
Под длинные линии отверстий
Ход — до 1000 мм, борштанги — из легированной стали с закалкой и хромированной поверхностью.
Привод под условия объекта
Электропривод от сети 230 В, сервопривод или гидропривод — подбираем под питание на вашем объекте.
Расточка и наплавка одной системой
МРС-Л 50, 50М и 60 работают в паре с наплавочным комплексом АНК: отверстие наплавляете и растачиваете в размер, не меняя оборудование.
Подберём по чертежу
Пришлите чертёж узла — предложим исполнение, длину борштанги и оснастку; если чертежа нет, специалист приедет на замер. После поставки научим персонал и возьмём станок на обслуживание.
Кому подойдёт
Ремонтным службам ТЭС, НПЗ, нефтегаза и металлургии
насосы, арматура, трубы, полумуфты — в сроки ППР.
Предприятиям с кранами и тяжёлой техникой
шарниры стрел и поворотных платформ — без разборки узла.
Судоремонту и производствам металлоконструкций, где нужны длинные линии отверстий.
Кому лучше другая модель
Для проушин спецтехники до Ø400 мм проще станки МРС 200Р, 200А и 400С, для Ø150–2000 мм — тяжёлые МРС-Т.
Как выбрать исполнение
- МРС-Л 50 — самое компактное: Ø55–300 мм, электропривод от сети 230 В. Шарниры строительной техники, насосы, арматура.
- МРС-Л 50М — облегчённое, для поля и узких мест: Ø55–400 мм, ход до 600 мм.
- МРС-Л 60 — универсальное: Ø65–600 мм, с дополнительной борштангой — от Ø35 мм; ход до 900 мм, три варианта привода.
- МРС-Л 90 — для крупных металлоконструкций и труб: Ø95–800 мм, борштанга до 8 м.
Выбирайте по наибольшему диаметру и длине линии отверстий, а если сомневаетесь — пришлите чертёж узла.
Как проходит работа
- Устанавливаете опоры по краям линии отверстий и проводите борштангу через все отверстия.
- Выставляете борштангу по общей оси отверстий.
- Закрепляете привод и блок подачи на борштанге — там, где удобно, в том числе между опорами.
- Растачиваете с автоматической подачей; при необходимости подрезаете торцы торцевым приспособлением.
- Контролируете диаметр нутромером, не снимая борштангу.
Похожие модели
Другие станки раздела «Мобильные расточные станки».
МРС 200Р
Ø40–200 ммНачальная модель для выездной расточки: Ø40–200 мм, привод от дрели, вес 20 кг
МРС 200А
Ø40–200 ммРасточка Ø40–200 мм от дрели с блоком автоподачи: ровная подача без ручной работы, 26 кг
МРС 400С
Ø50–400 ммДля ежедневной расточки: Ø50–400 мм, сервопривод 1,5 кВт, автоматическая и ручная подача
МРС-Т
Ø150–2000 ммРасточка крупных соосных отверстий Ø150–2000 мм: борштанги Ø110–250 мм длиной до 10 м
Статьи по теме
Расточка и наплавка
Как выбрать мобильный расточной станок: 7 параметров и типичные ошибки7 параметров выбора мобильного расточного станка и ошибки, из-за которых станок не тянет ваши отверстияКак выбрать · 10 мин чтения
Расточка и наплавка
Наплавка металла: что это, виды и способы — ручная, полуавтоматическая, автоматическаяЧто такое наплавка по ГОСТ, какие бывают виды и способы и чем станок лучше ручной работы на ремонте деталейСтатья · 11 мин чтения
Расточка и наплавка
Технология восстановления отверстий расточкой и наплавкой: шаг за шагом на местеРасточка — наплавка — расточка в размер: порядок работ, припуски и ошибки при ремонте отверстий на местеСтатья · 9 мин чтения
Вопросы и ответы
Чем МРС-Л отличается от станков МРС 200Р, МРС 200А и МРС 400С?
МРС-Л — линейно-расточные станки для длинных соосных линий и диаметров до 800 мм, привод у них ставится прямо на борштангу. МРС 200Р, 200А и 400С — лёгкие станки для проушин спецтехники до Ø400 мм.
Какой длины линию отверстий можно расточить?
Ход подачи — до 900 мм у МРС-Л 60 и до 1000 мм у МРС-Л 90, борштанга у МРС-Л 90 бывает длиной до 8 м. Точную схему обработки для вашего узла предложим по чертежу.
Можно ли расточить небольшие отверстия?
Да, МРС-Л 60 с дополнительной борштангой растачивает от Ø35 мм.
Можно ли обработать торец или фланец?
Да, торцевым приспособлением: у МРС-Л 50М — Ø80–380 мм, у МРС-Л 60 — в двух вариантах, Ø100–450 и Ø100–650 мм, у МРС-Л 90 — Ø220–800 мм.
Что делать, если износ больше припуска?
Наплавить отверстие автоматическим наплавочным комплексом АНК и расточить в размер тем же станком.
Кто научит работать и какая гарантия?
Обучим ваших специалистов работе на станке при поставке, дальше консультируем в мессенджерах. Условия гарантии — в коммерческом предложении.
Подберём исполнение под вашу линию отверстий
Опишите задачу: диаметр и длину линии отверстий, где стоит оборудование, какое питание есть на объекте. Можно приложить чертёж или фото узла — подберём станок и пришлём КП с ценой и сроком поставки.
