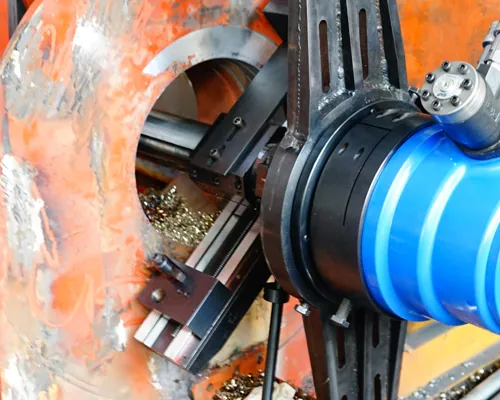

Тяжёлый линейно-расточной станок МРС-Т — расточка Ø150–2000 мм
Расточка крупных соосных отверстий Ø150–2000 мм: борштанги Ø110–250 мм длиной до 10 м
1 / 2
Исполнения
Выберите строку — кнопка «КП» запросит предложение на это исполнение.
| Исполнение | Диаметр расточки, мм | Борштанга, Ø мм | Торцевание, Ø мм | Частота вращения, об/мин | Привод | Действие |
|---|---|---|---|---|---|---|
| 150–900 | 110 | 220–800 | 0–58 | гидро, 18,5 кВт | ||
| 200–1200 | 150 | 220–800 | 0–58 | гидро, 18,5 кВт | ||
| 300–1500 | 200 | 220–800 | 0–58 | гидро, 18,5 кВт | ||
| 350–2000 | 250 | 350–2000 | 0–58 | гидро, 18,5 кВт | ||
Нужен другой размер или комплектация? Пришлите задачу — подберём исполнение. | ||||||
Какие задачи решает
Дейдвудную трубу судна или крупный корпус с изношенными расточками не снять и не отвезти в цех — отверстие приходится восстанавливать там, где оно есть. Тяжёлый линейно-расточной станок МРС-Т делает это за одну установку: растачивает соосные отверстия от Ø150 до Ø2000 мм борштангой длиной до 10 м, собранной из секций. Гидропривод 18,5 кВт и встроенная винтовая подача рассчитаны на крупные сечения и длинные линии отверстий.
- Расточка дейдвудных труб судов.
- Восстановление внутренних поверхностей крупных труб и корпусов.
- Расточка длинных линий соосных отверстий: рабочий ход ограничен только длиной борштанги.
- Подрезка торцов труб и фланцев торцевым приспособлением — Ø220–800 мм, у МРС-Т 250 — Ø350–2000 мм.
- Обработка отверстий больших диаметров там, где линейно-расточных станков до Ø800 мм уже не хватает.
Почему выбирают МРС-Т
Длина линии — не ограничение
Борштанга стыкуется из секций до 10 000 мм, а рабочий ход определяется её длиной: одной установкой проходите всю линию отверстий.
Гибкая установка на объекте
Шпиндельный узел ставится в любом месте борштанги, блок подачи — на любом её конце. Станок подстраивается под компоновку узла, а не наоборот.
Хватает мощности на большие сечения
Гидропривод 18,5 кВт при 0–58 об/мин рассчитан на диаметры до 2000 мм, а встроенная винтовая подача 0–0,5 мм/об ведёт резец равномерно по всей линии — без ручной подачи.
Жёсткая борштанга для длинной линии
Диаметр — 110, 150, 200 или 250 мм в зависимости от исполнения; легированная сталь с закалкой и хромированной поверхностью плюс усиленная опорная система — меньше прогиб между опорами.
Подбор и выезд на замер
Подберём исполнение, длину борштанги и оснастку под ваш узел; при необходимости специалист выедет на объект для замера. Обучим ваш персонал и обслуживаем станок после поставки.
Кому подойдёт
Судоремонтным заводам и верфям
расточка дейдвудных труб без вывода узла в цех.
Предприятиям с крупными трубами и корпусным оборудованием
нефтегаз, энергетика, металлургия.
Подрядчикам по механической обработке на месте, которым нужен диапазон до Ø2000 мм.
Кому лучше другая модель
Для диаметров до 800 мм и тесных узлов удобнее линейно-расточной станок МРС-Л, у которого есть и электропривод 230 В. Для проушин спецтехники — станки МРС 200Р, МРС 200А и МРС 400С.
Как выбрать исполнение
- МРС-Т 110 — Ø150–900 мм, борштанга Ø110 мм.
- МРС-Т 150 — Ø200–1200 мм, борштанга Ø150 мм.
- МРС-Т 200 — Ø300–1500 мм, борштанга Ø200 мм.
- МРС-Т 250 — Ø350–2000 мм, борштанга Ø250 мм, торцевание до Ø2000 мм.
Выбирайте исполнение, диапазон которого перекрывает ваш диаметр с запасом. Чем длиннее пролёт между опорами, тем важнее жёсткость, поэтому для длинных линий берите исполнение с более толстой борштангой.
Как проходит работа
- Вы присылаете размеры узла или приглашаете нашего специалиста на замер — вместе выбираем исполнение и длину борштанги.
- На объекте монтируете опоры, собираете борштангу из секций и выставляете её по оси отверстий.
- Устанавливаете шпиндельный узел в удобном месте борштанги, блок подачи — на её конце, подключаете гидропривод.
- Растачиваете с подачей 0–0,5 мм/об, при необходимости подрезаете торцы.
- Контролируете размер и снимаете станок.
Похожие модели
Другие станки раздела «Мобильные расточные станки».
МРС 200Р
Ø40–200 ммНачальная модель для выездной расточки: Ø40–200 мм, привод от дрели, вес 20 кг
МРС 200А
Ø40–200 ммРасточка Ø40–200 мм от дрели с блоком автоподачи: ровная подача без ручной работы, 26 кг
МРС 400С
Ø50–400 ммДля ежедневной расточки: Ø50–400 мм, сервопривод 1,5 кВт, автоматическая и ручная подача
МРС-Л
Ø55–800 ммЛинейная расточка соосных отверстий Ø55–800 мм на месте: четыре исполнения, привод прямо на борштанге
Статьи по теме
Расточка и наплавка
Как выбрать мобильный расточной станок: 7 параметров и типичные ошибки7 параметров выбора мобильного расточного станка и ошибки, из-за которых станок не тянет ваши отверстияКак выбрать · 10 мин чтения
Расточка и наплавка
Наплавка металла: что это, виды и способы — ручная, полуавтоматическая, автоматическаяЧто такое наплавка по ГОСТ, какие бывают виды и способы и чем станок лучше ручной работы на ремонте деталейСтатья · 11 мин чтения
Расточка и наплавка
Технология восстановления отверстий расточкой и наплавкой: шаг за шагом на местеРасточка — наплавка — расточка в размер: порядок работ, припуски и ошибки при ремонте отверстий на местеСтатья · 9 мин чтения
Вопросы и ответы
Какой длины линию отверстий можно обработать?
Рабочий ход зависит от длины борштанги, а борштанга собирается из секций до 10 000 мм.
Какой привод у станка?
Гидропривод мощностью 18,5 кВт. Другие варианты привода и состав гидрооборудования уточним при подборе и укажем в КП.
Можно ли подрезать торец трубы или фланца?
Да, торцевым приспособлением: у МРС-Т 110, 150 и 200 — Ø220–800 мм, у МРС-Т 250 — Ø350–2000 мм.
Что выбрать для Ø150–800 мм: МРС-Л 90 или МРС-Т 110?
Диапазоны пересекаются. МРС-Л 90 — вариант с сервоприводом 3 кВт или гидроприводом и борштангой Ø90 мм до 8 м. МРС-Т 110 — борштанга Ø110 мм до 10 м, гидропривод 18,5 кВт и диапазон до Ø900 мм. Для длинных линий и больших диаметров берите МРС-Т.
Какой срок поставки и гарантия?
Срок и цену поставки, а также условия гарантии укажем в коммерческом предложении после подбора исполнения и оснастки.
Подберём станок под ваш узел
Опишите задачу: диаметр и длину линии отверстий, что за узел и где он стоит. Приложите чертёж или фото — подберём исполнение и длину борштанги и пришлём КП с ценой и сроком поставки.
